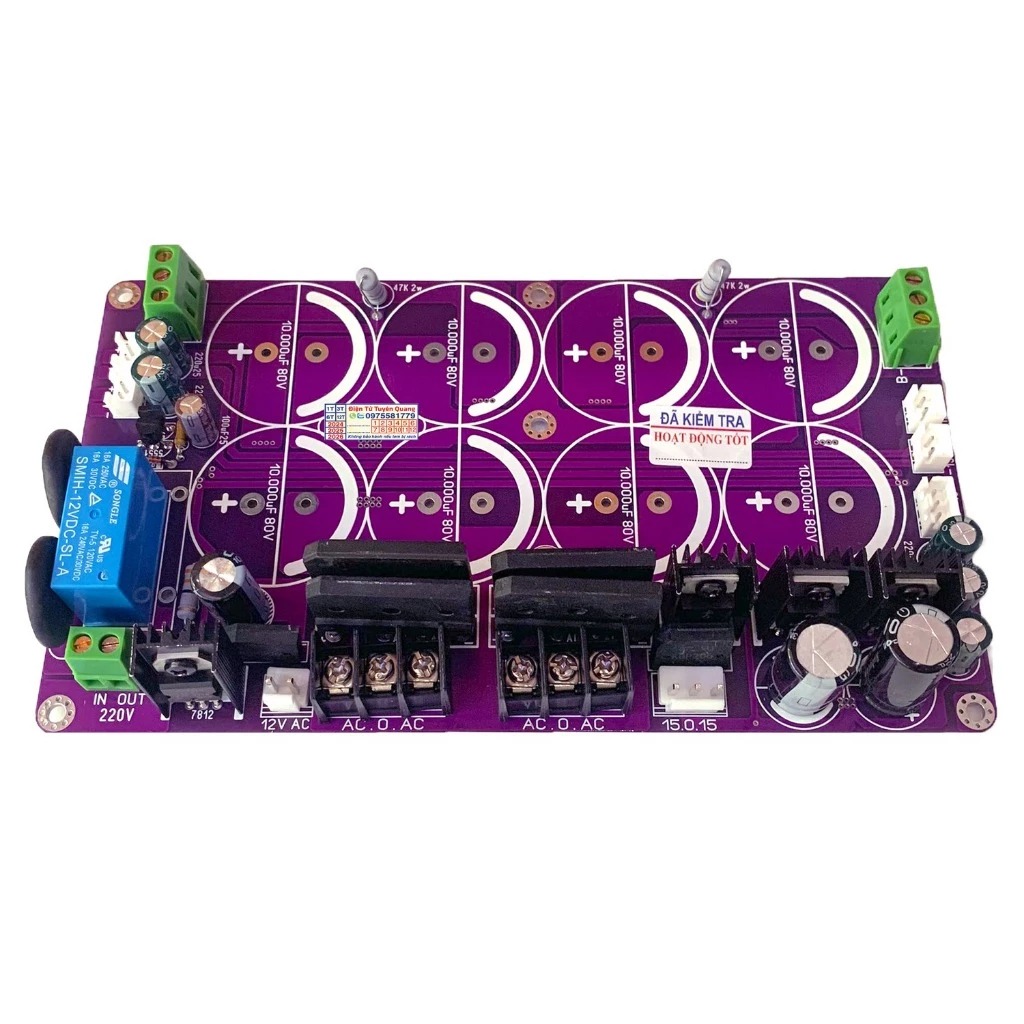

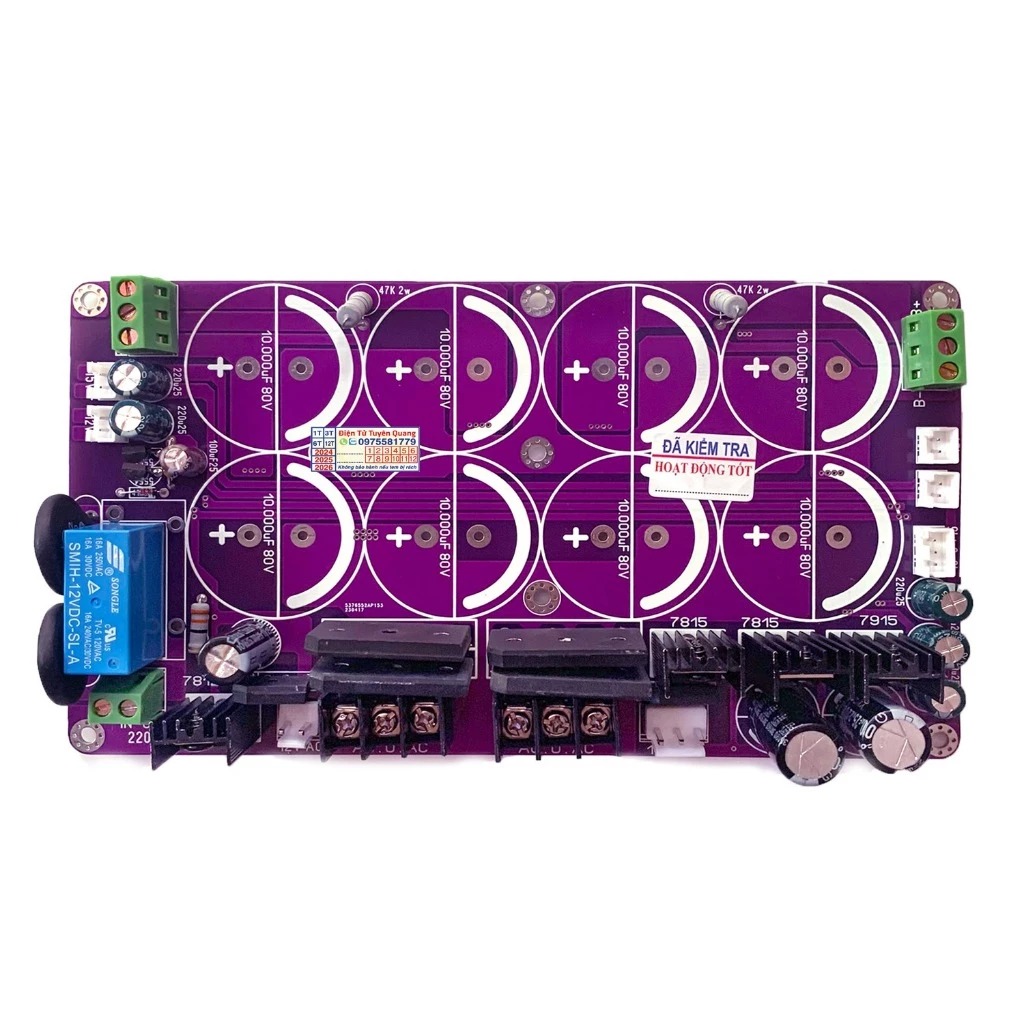

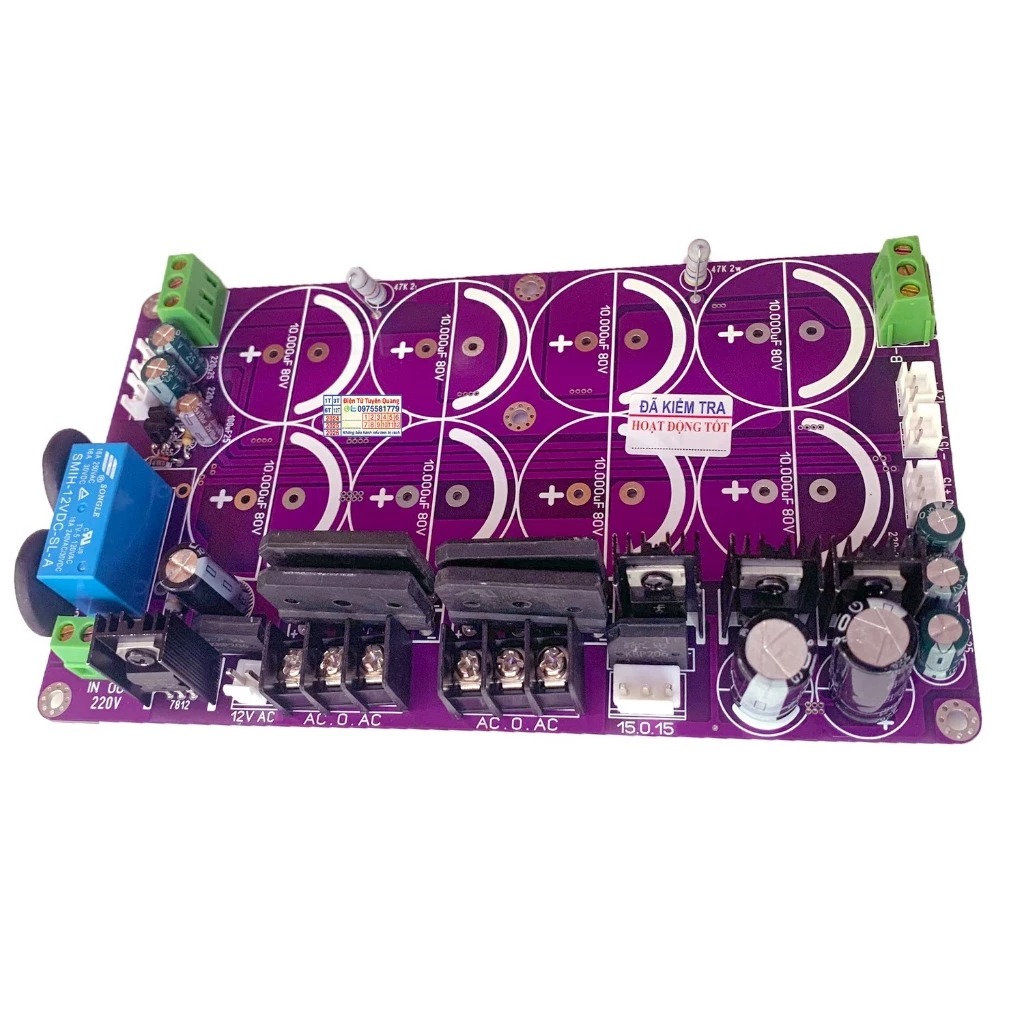

Mạch Nguồn 8 Tụ Không Bảo Vệ Full Nguồn Phụ – 1 Cái

Mạch Nguồn 8 Tụ Không Bảo Vệ Full Nguồn Phụ – 1 Cái (MẠCH NGUỒN SONG SONG)
– Mạch nguồn 8 tụ sử Dụng Điện Áp Đa Dụng Từ 30v Đến 80V.
– Mạch nguồn 8 tụ Có Đầy Đủ Nguồn +/- 15v (1000ma) Cho Mạch Input, 12v Quạt
Nguồn Chính: 30V đến 80V AC Đối xứng => Đầu ra DC đối xứng x 1.41 lần đầu vào. (Ví dụ: vào 30Vac đối xứng thì đầu ra sẽ là 42vdc đối xứng) – Có 2 Cọc chốt vặn ốc 3 PIN có thể gắn 1 biến áp hoặc 2 biến áp, nếu 1 biến áp thì phải câu dây nguồn chính vào cả 2 cụm cọc vặn ốc đen.
Nguồn phụ 1: 15vac đến 17vac đối xứng => đầu ra 15vdc đối xứng và 15V đơn.
Nguồn Phụ 2: 12Vac => đầu ra 12Vdc đơn và 15VDC đơn
– Có khởi động mềm 16A chống hư công tắc tích hợp, có thể gắn cho biến áp 2000W, lưu ý để sử dụng khởi động mềm này biến áp bắt buộc phải có nguồn phụ 12V đơn.
– Sử Dụng Linh Kiện Tốt, Phù Hợp Ráp Main 24, 36, 48 Sò .
– Kích thước: 10 x 18 cm

Theo công thức tụ SONG SONG thì nguồn vào 50V thì phải gắn tụ 80V. Phải lấy điện áp đầu vào x 1.41 lần sẽ ra điện áp đầu ra, chọn tụ phải lớn hơn điện áp đầu ra ít nhất 10V. Tuy nhiên phải sử dụng tụ tốt và cùng trị số để điện áp cân trên tụ bằng nhau, không dùng tụ rẻ hoặc nhiều loại tụ gắn chung sẽ gây lệch áp nổ hết tụ. Đề xuất nên sử dụng tụ 80V 10000uf bán trong shop để có hiệu quả tốt nhất.

Giá trên là 1 mạch như hình, chưa có tụ hay phụ kiện gì kèm theo.
