Mạch Nguồn 8 Tụ Full Nguồn Phụ FR4 2 Lớp Plus – 1 Cái
Khoảng giá: từ 260.000VND đến 285.000VND
Khi chọn tụ lọc các bạn hãy chọn tụ nguồn có điện áp lớn hơn điện áp nguồn vào 1,4 lần + 10V.
Mô tả

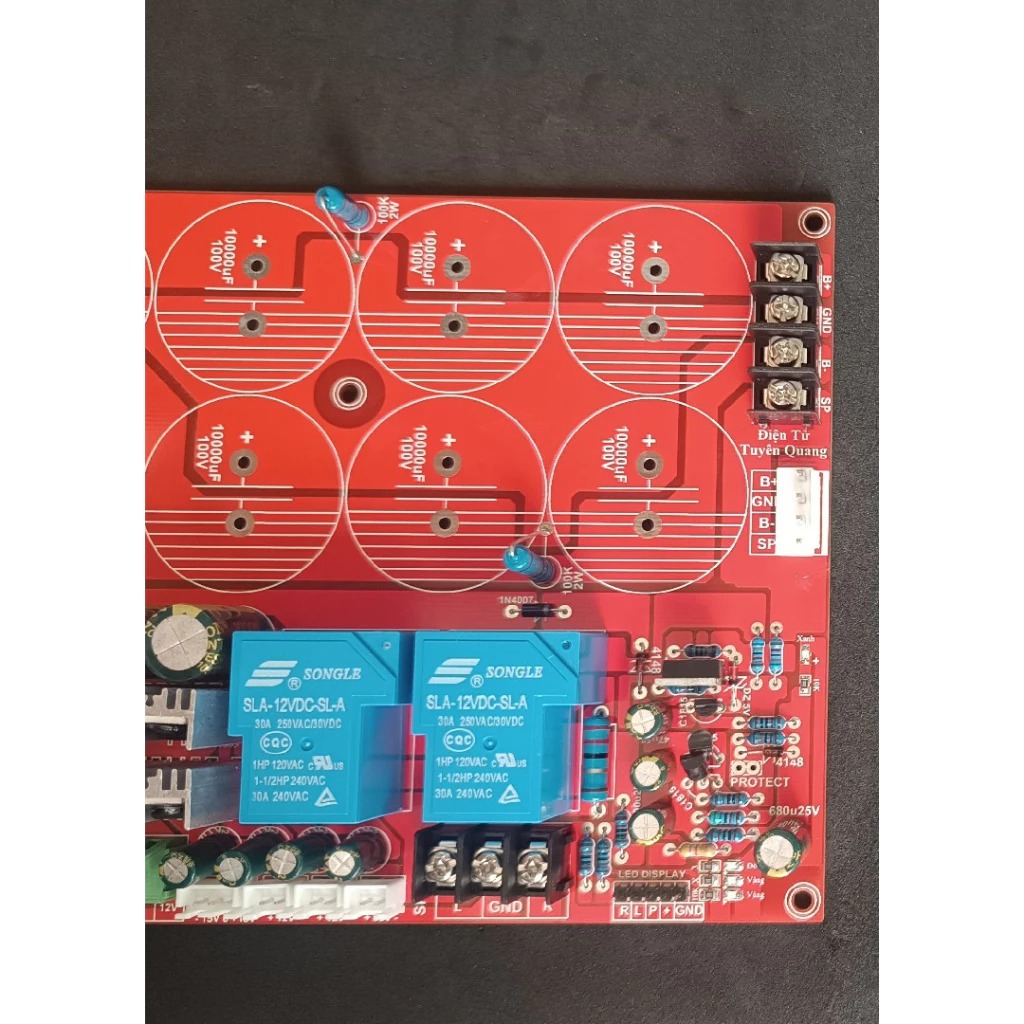

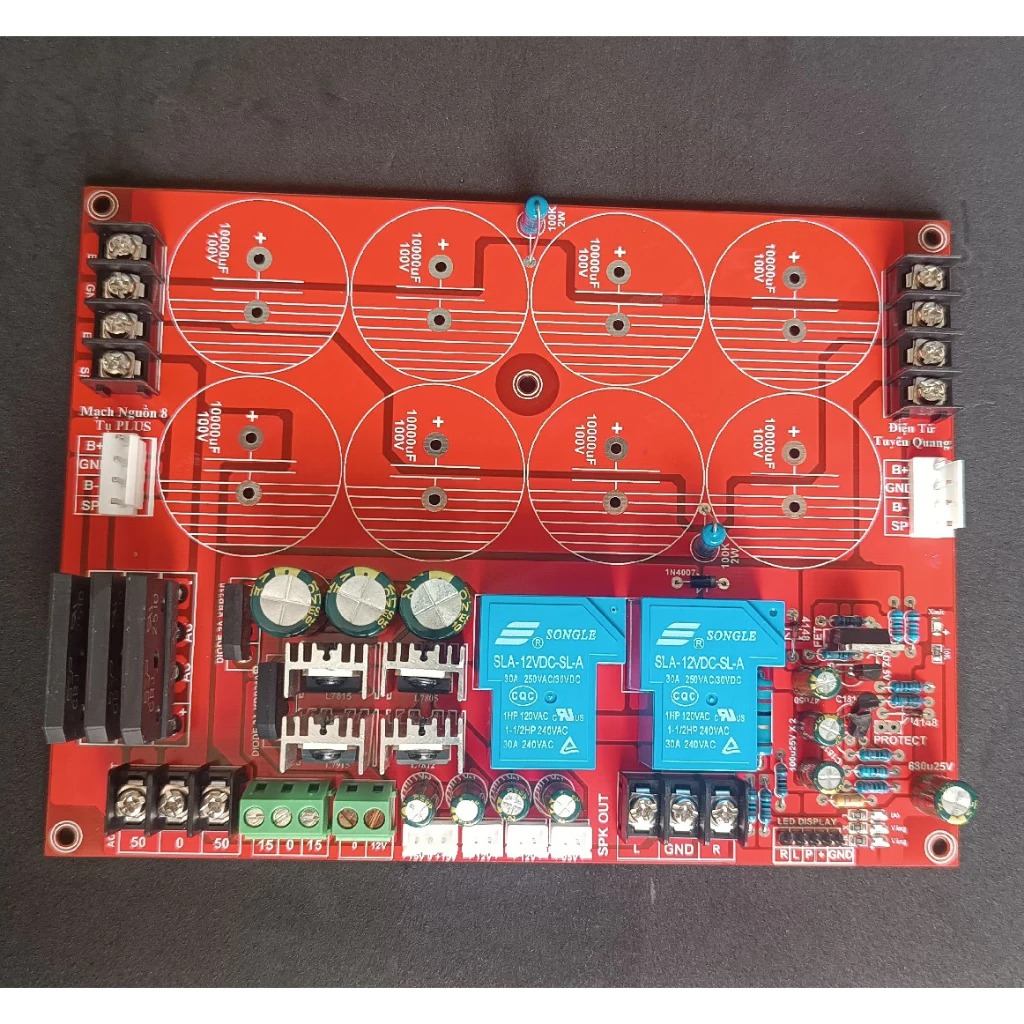

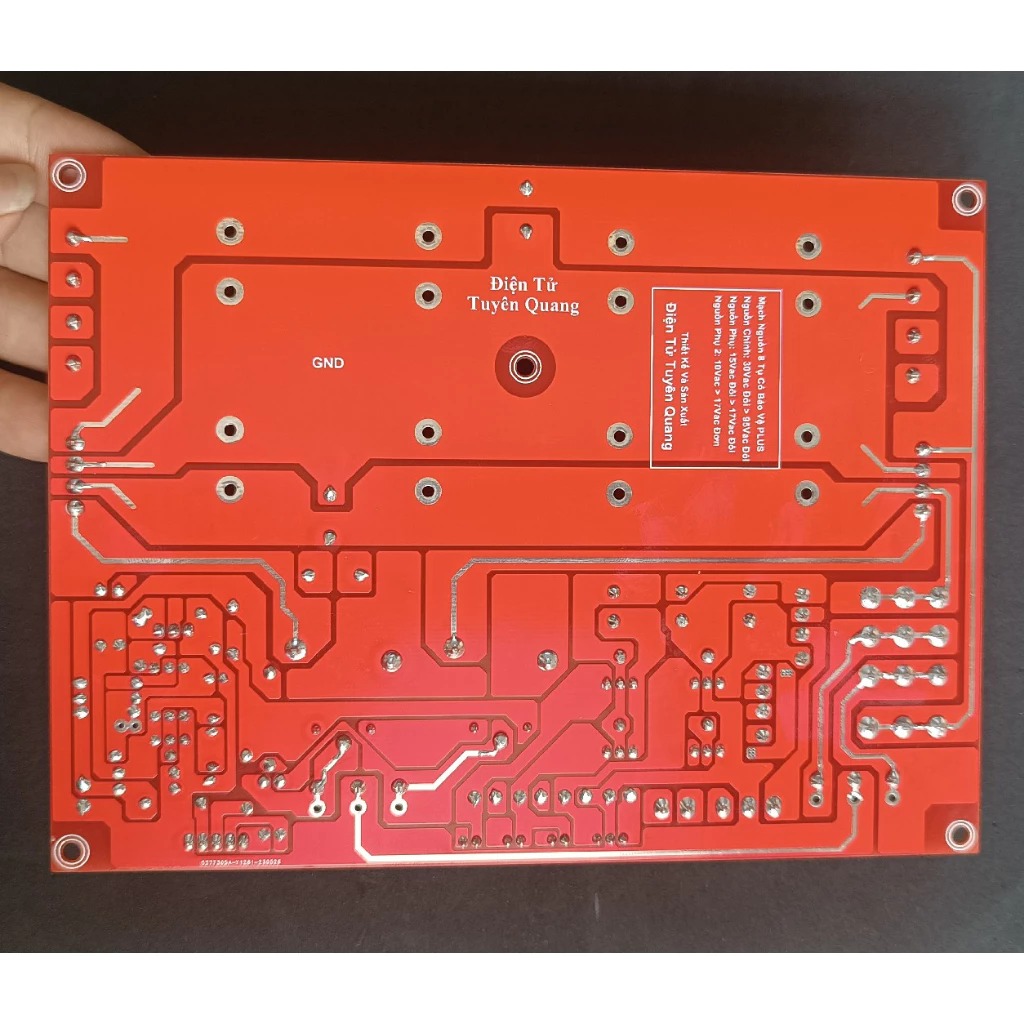

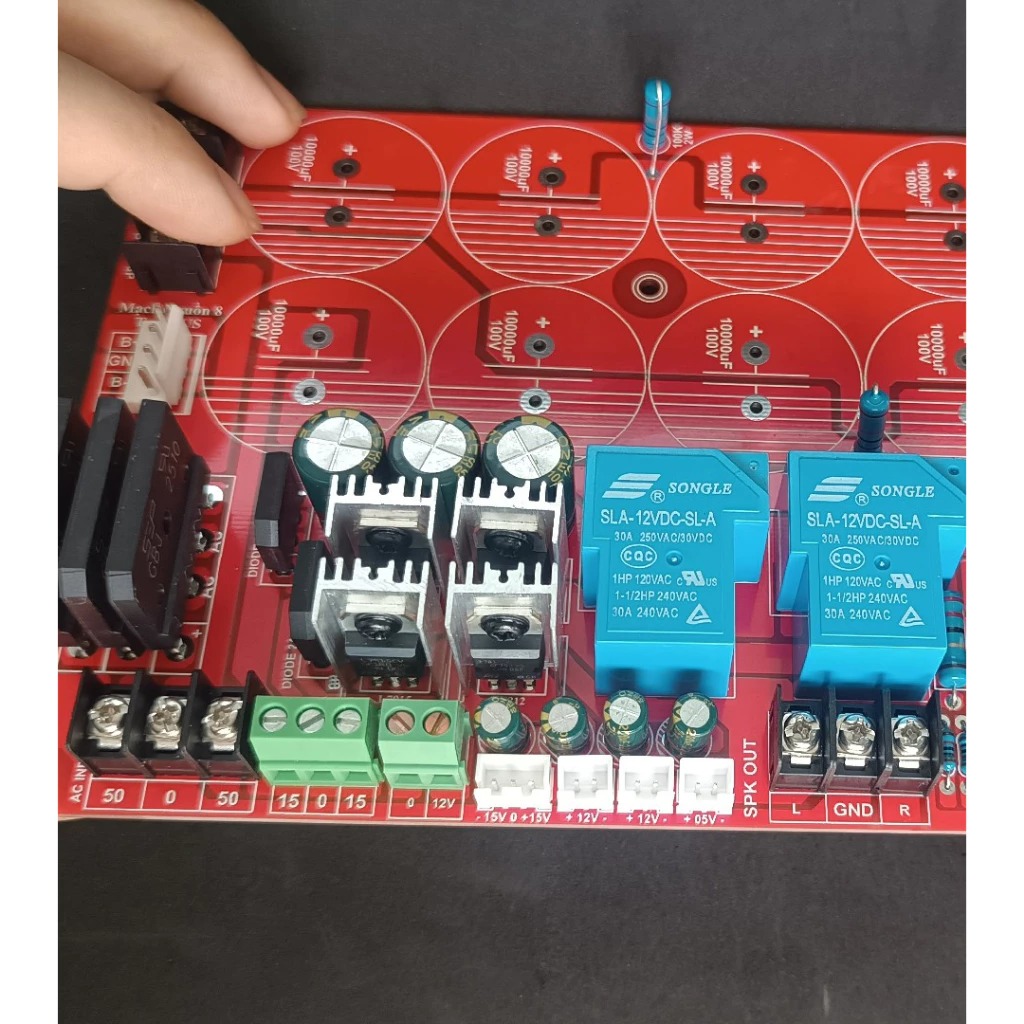

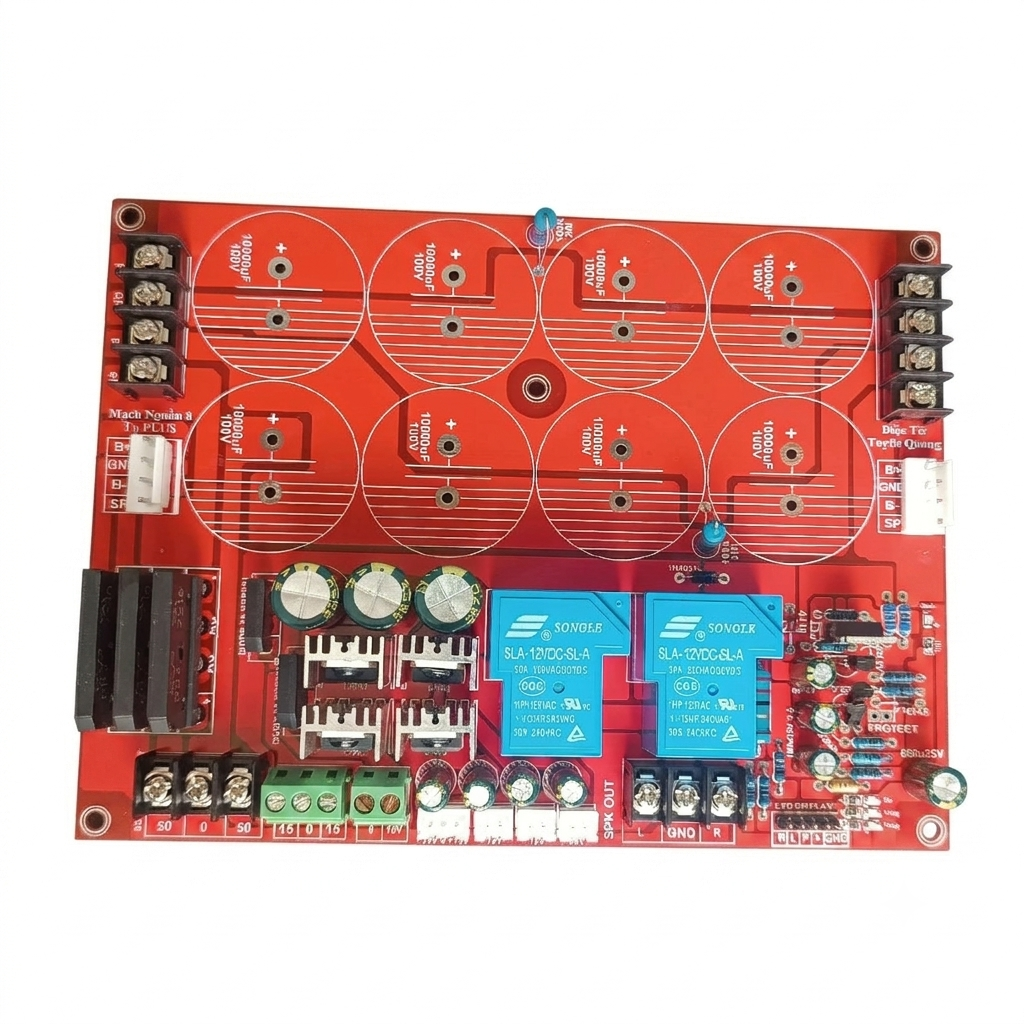

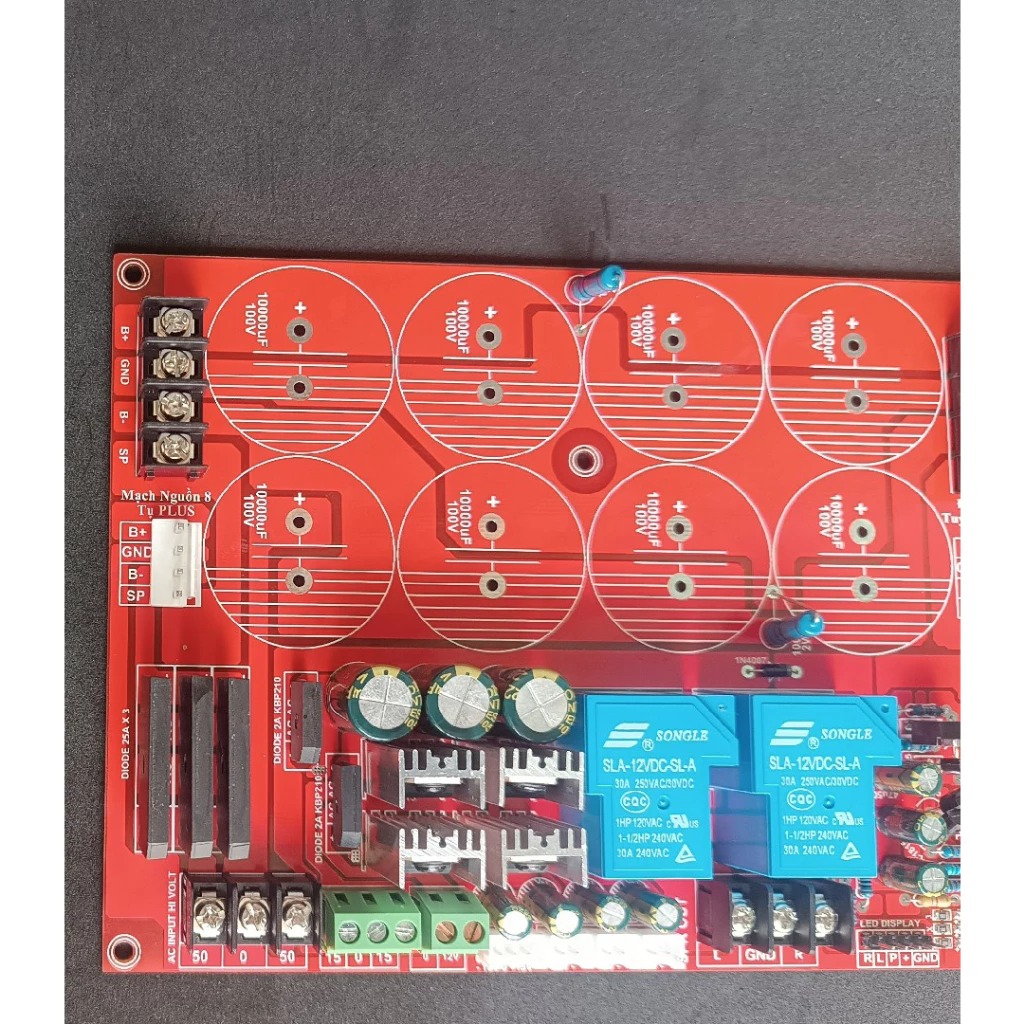

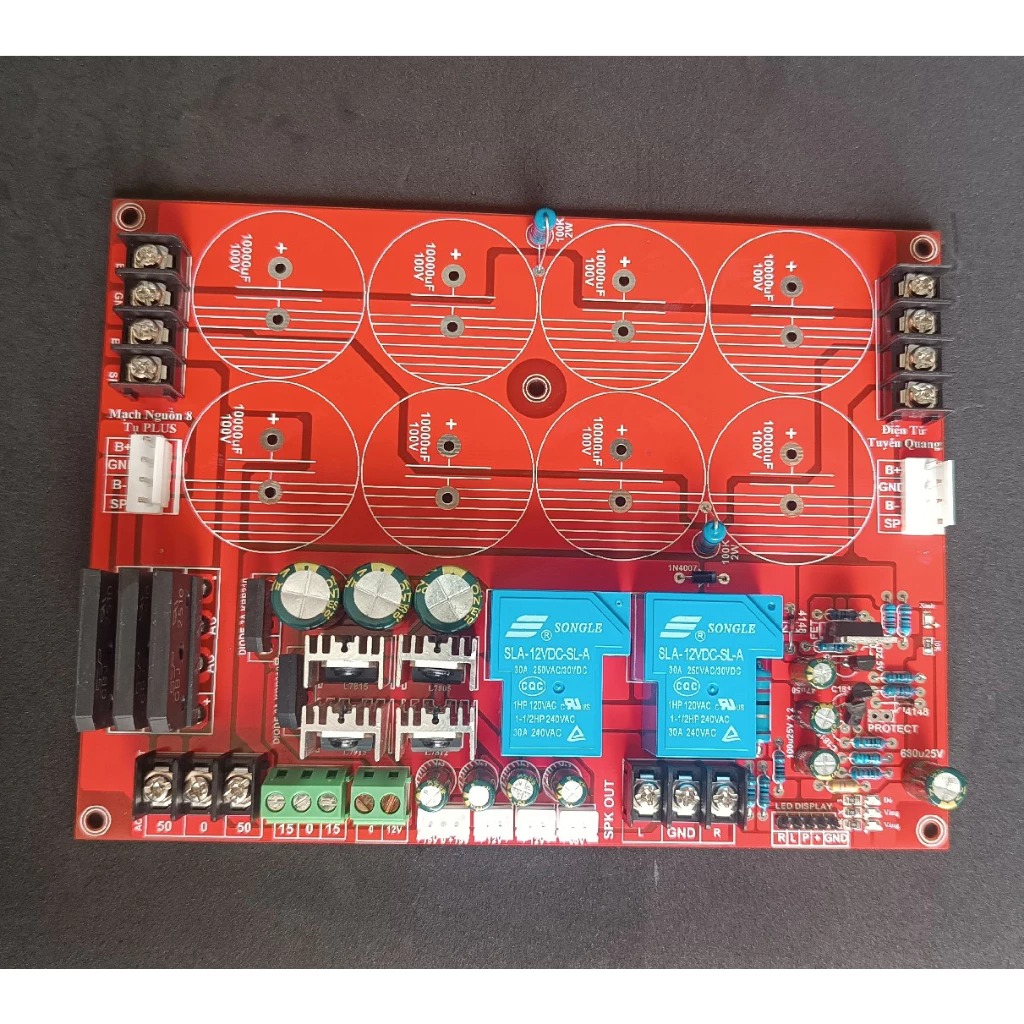

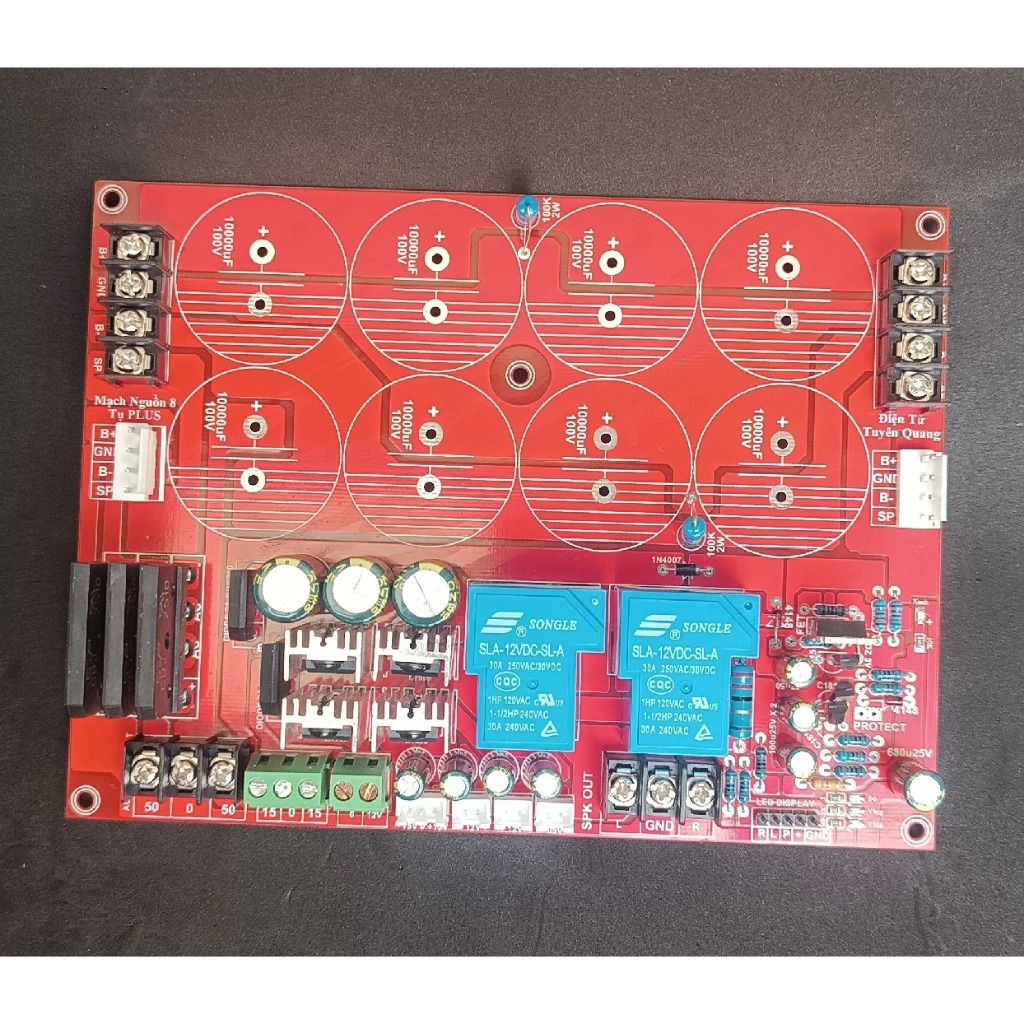

Mạch Nguồn 8 Tụ Full Nguồn Phụ FR4 2 Lớp Plus
Đây là mạch nguồn 8 tụ chịu điện áp cho mạch công suất cao nhất hiện nay, dải điện áp nguồn chính từ 30V đối xứng tới 90V đối xứng VAC. Khi chọn tụ lọc các bạn hãy chọn tụ nguồn có điện áp lớn hơn điện áp nguồn vào 1,4 lần + 10V.
Kích thước: 130MM X 178MM
Nguồn chính: 12VAC đối xứng đến 100Vac Đối xứng
Nguồn Phụ 1: 15Vac đối xứng đến 17Vac đối xứng > ra 15VDC đối xứng.
Nguồn Phụ 2: 12Vac > ra 5VDC cho bluetooth và 12VDC cho quạt gió
Chất liệu:
+ Màu Đỏ: Phíp sợi thủy tình FR4 2 lớp(Cao cấp nhất)
Ví dụ: Biến áp 35VAC đối xứng sau chỉnh lưu khoảng 49VDC + 10V = 59V, vậy chọn tụ 63V là chuẩn.
Gía trên bao gồm nguyên main và các linh kiện nhỏ, chưa bao gồm tụ lọc nguồn chính…
