Mạch Khởi Động Mềm V2 FR4 Chống Hư Công Tắc Cho Main – AMPLY – 1 Cái

Mạch Khởi Động Mềm V2 FR4 Chống Hư Công Tắc Cho Main – AMPLY

===> Chỉ sử dụng cho âm ly hoặc cục đẩy sử dụng biến áp HOẶC các thiết bị audio dùng biến áp. Tất cả các thiết bị khác không sử dụng được <===

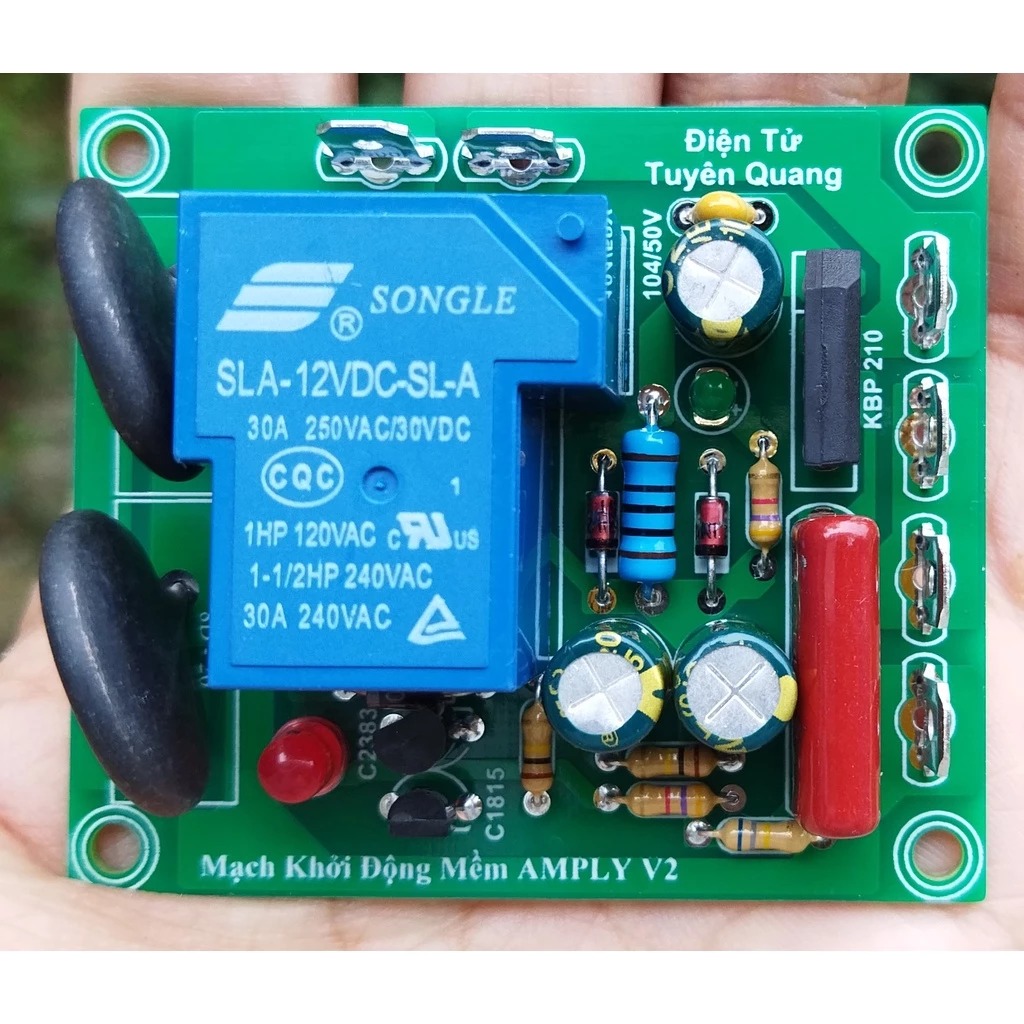

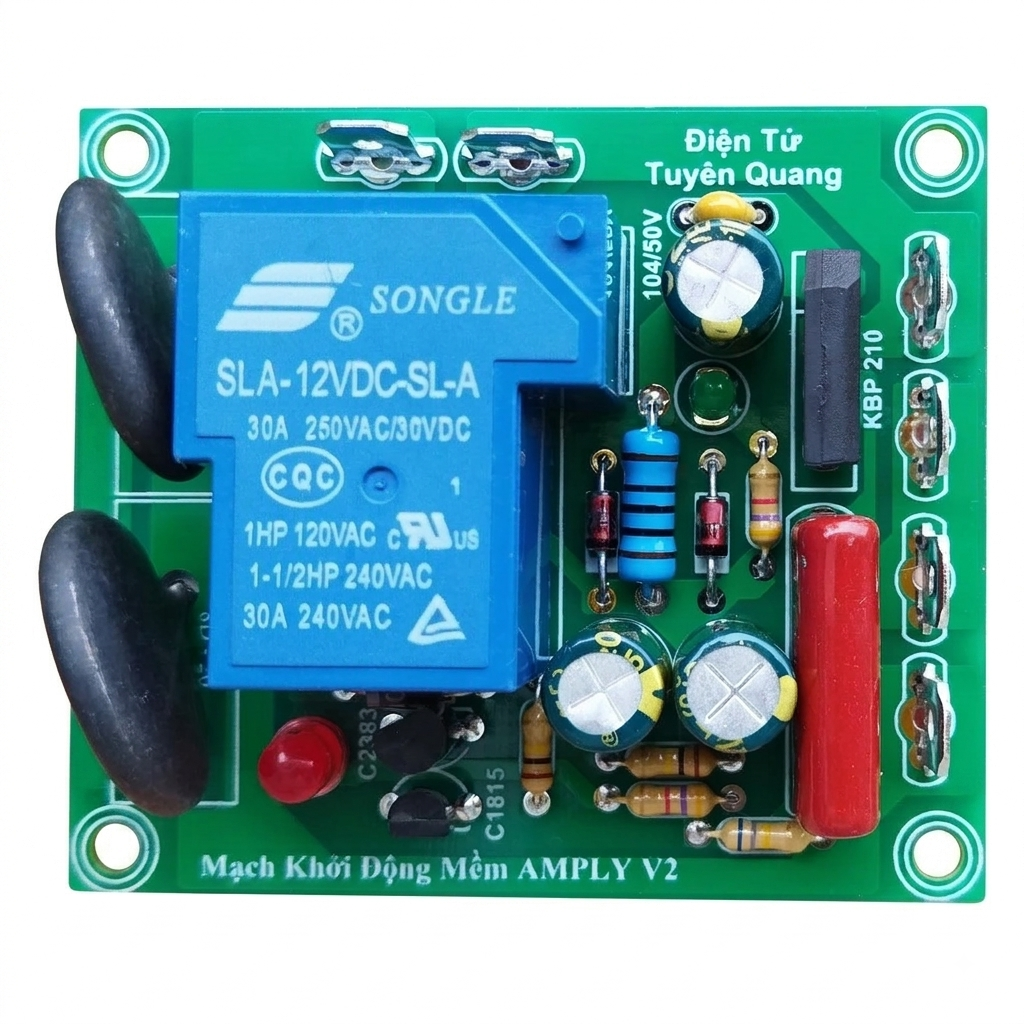

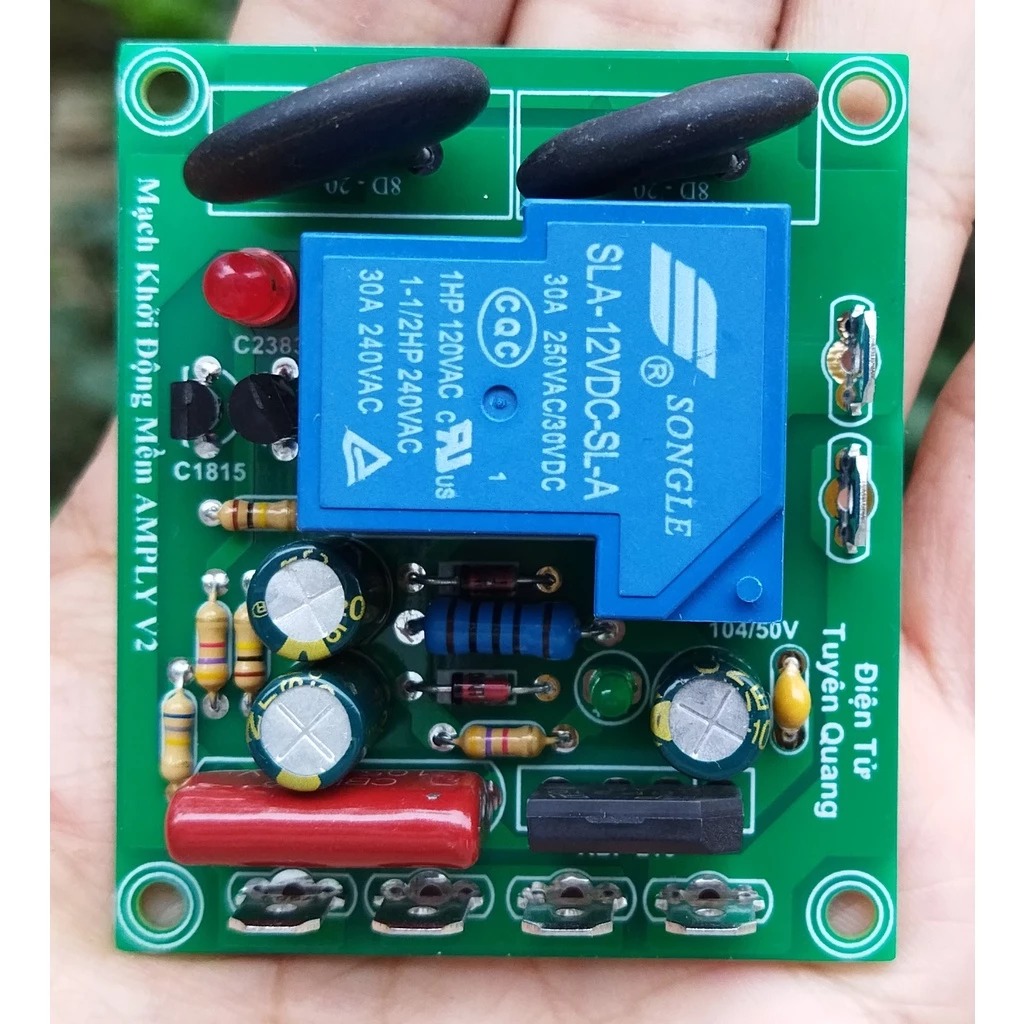

Phiên bản mới dùng phíp FR4 2 lớp thay vì phíp CEM1 trắng như phiên bản V1 cho thiết kế nhỏ hơn, bền bỉ hơn, sử dụng Cốt cắm 6.3MM siêu chắc chắn. Qúy khách có thể dùng cốt cái 6.3 để cắm hoặc hàn trực tiếp vào đầu cốt.

Video hướng dẫn: Đang cập nhật…

Kích thước: 57 X 66MM

– khởi động mềm chống hư công tắc

– giảm tối đa tia lửa phát sinh ở công tắc.

– thời gian trễ : 2 – 3 giây (tùy điện áp cấp)

– sử dụng ở điện áp 180V đến 240V không cần nguồn phụ.

– Nên dùng công tắc có dòng chịu đựng từ 10A trở lên. (biến áp càng lớn thì công tắc cũng cần công suất lớn theo, cỡ biến áp 1500w đổ xuống công tắc 10A cũng được rồi)

– Có thể sử dụng cho biến áp có công suất 250W – 3000W

* Nguyên lý hoạt động của mạch này là giảm dòng khởi động cho công tắc, bằng cách khi mới bật lên rơ le chưa đóng, dòng điện cấp cho biến áp nối tiếp qua 2 điện trở NTC (mắc song song) làm tăng trở kháng cho biến áp lúc đầu (trở tăng thì dòng giảm) , tụ nguồn lúc này nạp từ từ… sau 2S rơ le đóng dòng điện sẽ cấp đầy đủ cho biến áp.

* Nhiều người nghĩ nếu xài công tắc có dòng 10A rồi thì có thể xài biến áp tới 2000W không cần khởi động mềm vì lý thuyết 2000w : 220V = 9A… tuy nhiên đó là dòng tải bình thường, nhưng dòng khởi động lớn hơn rất nhiều có thể gấp tới 3 – 5 lần nên biến áp 2000W mà xài công tắc có 10A thì khi khởi động dòng có thể tới 30 hoặc 50A tia hồ quang (tia lửa điện) có thể phóng đánh cụt hoặc chập dính tiếp điểm công tắc…. nên mạch khởi động mềm sinh ra để làm việc này, nó làm giảm rất nhiều dòng khởi động.

Hướng dẫn sử dụng:

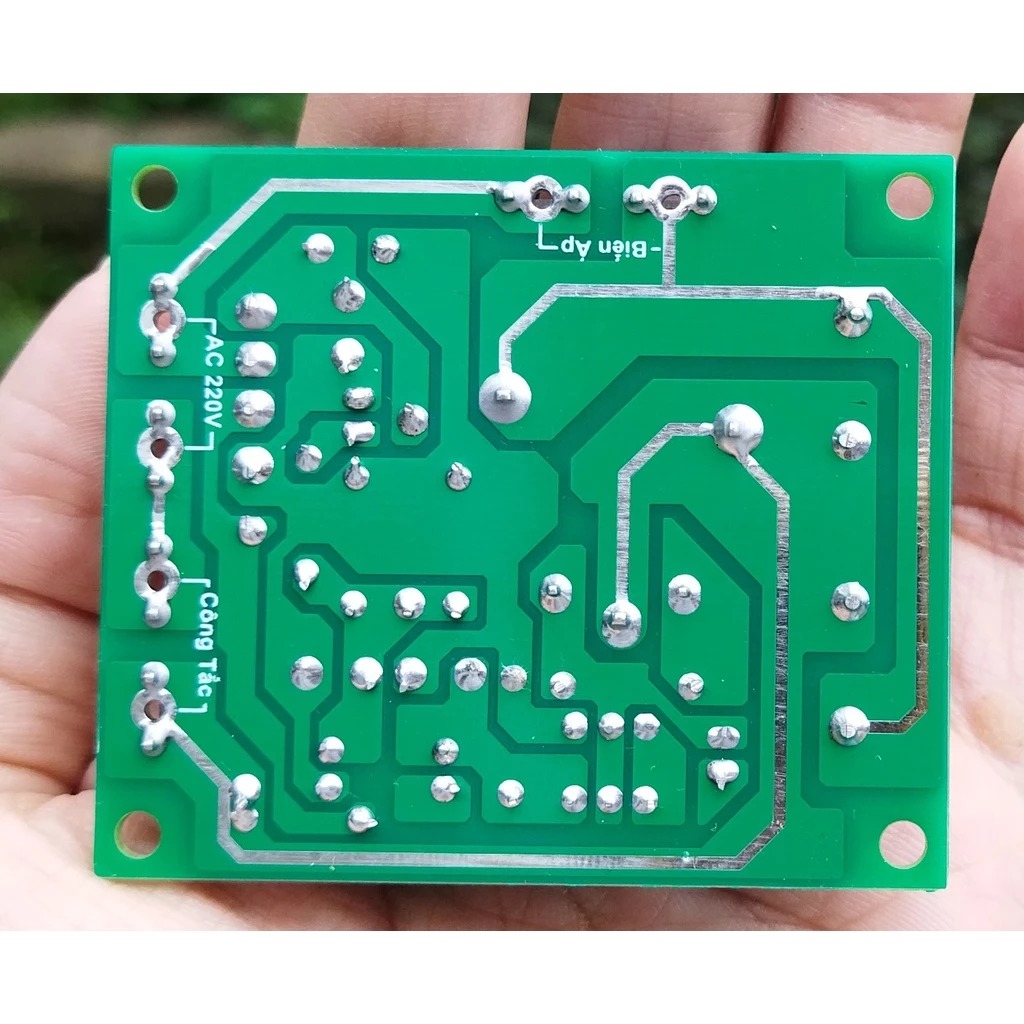

Trên mạch có ghi rõ vị trí đấu của nguồn vào – Công Tắc – Biến áp (Qúy khách vui lòng xem ảnh hoặc Video)
