Mạch led nháy theo nhạc V2 sử dụng ic AN6884

More Views

Mạch led nháy theo nhạc V2 sử dụng ic AN6884

0₫

Details

Mạch led nháy theo nhạc mình sử dụng ic an6884 và 5led . Mạch led này thì nhạc càng to càng sáng nhiều led và ngược lại . Đầu tiên cho các bạn xem Video mô phỏng xem online youtube nha!

I. Chuẩn bị:

Mỏ hàn, nhựa thông, thiếc...

Các linh kiện gồm:

- 1 ic AN6884,

- 1 trở = 10k,

- 1 trở = 680,

- Biến trở 10K

- Tụ 10uF

- Tụ 2,2uF

- 5 led thường hay siêu sáng.

- Nguồn 5V, hoặc 3 viên pin 1.5V

II, Cách tiến hành.

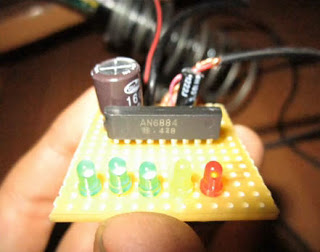

1. Hình ảnh mạch led nháy theo nhạc.

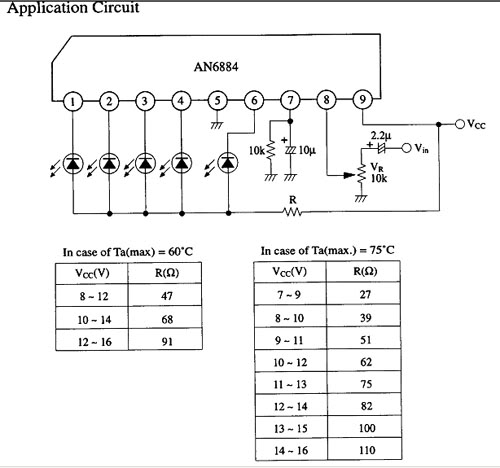

2. Sơ đồ nguyên lý.

Chú ý: Nếu nguồn âm thanh và nguồn điện của mạch led là 2 nguồn điện riêng biệt thì các bạn phải đồng bộ mass (âm nguồn của nguồn âm thanh phải được nối với âm nguồn của nguồn nuôi mạch led). Các bạn có thể điều chỉnh biến trở VR để thay đổi mức độ nhấp nháy (to thì mới nháy hay nhỏ đã nháy đó), trường hợp nguồn âm thanh quá lớn lấy từ âm ly, loa kích thì các bạn có thể thay biến trở VR 10k thành 100k để điều chỉnh cho mượt =)). Chúc các bạn thành công!
