Mạch dao động đa hài dùng tranzitor thuận a1015

More Views

Mạch dao động đa hài dùng tranzitor thuận a1015

0₫
Tình trạng: Hết hàng

Nếu quý khách gặp khó khăn trong vấn đề mua hàng vui lòng gọi 0975.581.779 trong giờ hành chính, chúng tôi sẽ giúp đặt hàng hộ quý khách!

Chúng tôi chỉ nhận đơn hàng có tổng giá trị các sản phẩm từ 50.000đ trở lên, nếu đơn hàng quý khách nhỏ hơn vui lòng đặt hàng Tại Đây!

* Thanh toán qua chuyển khoản phí ship luôn rẻ hơn nhận hàng trả tiền ít nhất 13.000đ

Details

* Giải thích nguyên lý hoạt động : Khi cấp nguồn , giả sử đèn Q1 dẫn trước, áp Uc đèn Q1 giảm => thông qua C1 làm áp Ub đèn Q2 giảm => Q2 tắt => áp Uc đèn Q2 tăng => thông qua C2 làm áp Ub đèn Q1 tăng => xác lập trạng thái Q1 dẫn bão hoà và Q2 tắt , sau khoảng thời gian t , dòng nạp qua R3 vào tụ C1 khi điện áp này > 0,6V thì đèn Q2 dẫn => áp Uc đèn Q2 giảm => tiếp tục như vậy cho đến khi Q2 dẫn bão hoà và Q1 tắt, trạng thái lặp đi lặp lại và tạo thành dao động, chu kỳ dao động phụ thuộc vào C1, C2 và R2, R3.

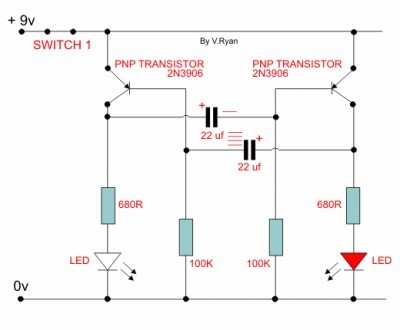

Sơ đồ nguyên lý:



Hình ảnh tranzitor  a1015



P/s: Các số liệu làm giống trên sơ đồ nhưng thay 2n3906 thành a1015 .
