Hướng dẫn làm sạc điện thoại dự phòng từ ắc quy bằng ic ổn áp 7805

Thương hiệu: Đang cập nhật  |  Tình trạng: Hết hàng
Liên hệ
Sau 2 giờ hùng hục như trâu từ nghiên cứu tới hàn chọc mình đã cho ra đời phiên bản sạc điện thoại từ ắc quy 6v > 12v dùng 7805 do chính mình thiết kế . Mô...
Hotline:0975581779

Sau 2 giờ hùng hục như trâu từ nghiên cứu tới hàn chọc mình đã cho ra đời phiên bản sạc điện thoại từ ắc quy 6v > 12v dùng 7805 do chính mình thiết kế .

Mô tả: Sạc cực ngon, có thể sạc đầy hoàn toàn pin điện thoại nếu ac quy khỏe , điện áp ra ổn định 5v và dòng sạc trung bình từ 115ma > 300ma tùy theo bình ac quy khỏe hay yếu .

Có đèn led báo, có diot chống ngược nguồn (cắm ngược nguồn cũng ko sao, cắm lại là ok) , Có trở và diot hạn dòng nên sò ic ổn áp 7805 chỉ hơi ấm nếu cho thêm cánh tản nhiệt thì quá tuyệt vời ông mặt trời .

Điện áp ra ổn định và dòng điện chuẩn nên khả năng ảnh hưởng tới tuổi thọ pin gần như không có (rất thấp).

Đã sử dụng để sạc điện thoại hơn 3 tháng chưa thấy hỏng cái gì? (Trừ người hỏng^^).

Chi phí để làm hết khoảng xấp xỉ 10 cành (10k VND) .

Đã test thành công trên nokia 1280, 2700, 3100c, samsung 110t, samsung galaxy Y...

Lưu ý: Mình khảng định cái sạc này không thể sạc được 100% các loại điện thoại vì theo mình biết có 1 số hãng điện thoại có dòng và áp sạc cực chuẩn, lệch là ko sạc nổi, ví dụ như motorola... Không nhắc trước anh em lại bảo mình bốc phét với lừa đảo mất công làm mà không sạc được.

Chuẩn bị: 1ic ổn áp 7805, 5 trở 220 ôm / 0,25w, 2 diot 4007, 1 tụ 25vôn/ 1000uF (micro fara), 1 tụ 10v/1000uF , 1 led, thiếc, nhựa thông, 1 cái gì đó để hàn nữa (ở đây có thể là mỏ hàn, nghèo thì lấy que thép chơi vào bếp cho nóng cũng ok)...

Tiến hành:

+ hình dáng 7805 nè

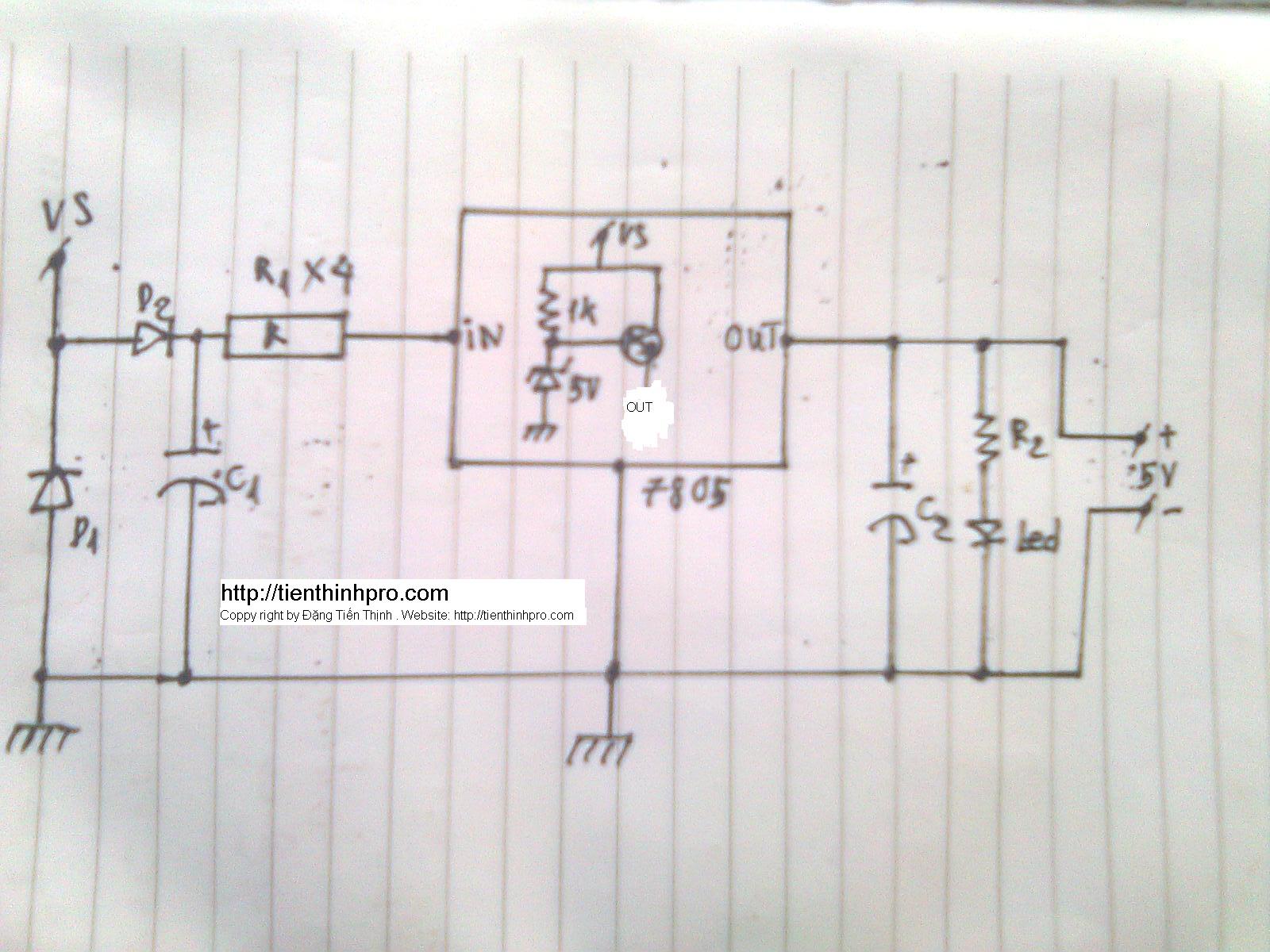

+ Sơ đồ nguyên lý:

Chú thích sơ đồ:

D1 = diot 4007.

D2 = Diot càng to càng tốt ko thì 4007 cũng được. Nếu nguồn Vs là 6 vôn thì bỏ đi ốt này đi. 12 vôn thì giữ nguyên.

R1x4 = 4 điện trở 220 ôm mắc song song nhau. Tại sao lại dùng 4 điện trở 220 ôm mắc song song thì rất đơn giản, đỡ nóng, đỡ tốn tiền vì trở 0,25w này rất rẻ...Nếu ta dùng 1 con trở 1w > 2w sẽ khá nóng mà đắt hơn nhiều...

R2 = 1 trở 220 ôm

C1 = 1 tụ 25 vôn / 1000 micro fara.

C2  = 1 tụ 16 vôn / 1000 micro fara.

7805 = Ic ổn áp xx7805 (có thể là ka7805, lm7805...).

Led thì màu gì cũng được...

Mạch in tự chế^^...

Giải thích nguyên lý: Điện áp từ 12 vôn được hạn dòng bằng D2 và R1x4 sau đó đưa vào ic 7805 để đánh sụt áp xuống 5 vôn và đưa ra sạc cho điện thoại . D1 dùng để chống dòng điện đi ngược nếu vô tình bạn lắp ngược nguồn thì mạch điện cũng ko sao vì di ot D1 làm ngắn mạch của bạn ngay lập tức nên sẽ không bị ảnh hưởng sâu vào trong (mắc lại là ok) . 2 tụ thì để ổn định điện áp, led để báo nguồn ...

---------

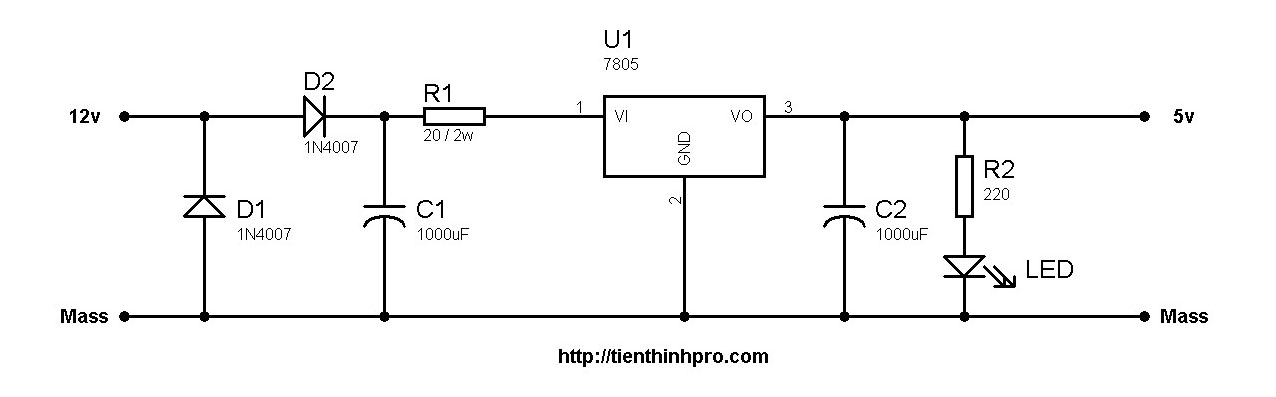

UPdate sơ đồ bản fix .

Thời gian qua 1 số bạn phản ánh sơ đồ vẽ bằng tay xấu (một số ít) nên mình vẽ lại bằng proteus cho rực rỡ, sạc quá chậm nên mình tối ưu lại... Các bạn giữ nguyên các thông số linh kiện như trên nhưng thay R1 = 1 trở 20 ôm /2w nhé để tăng dòng sạc lên cho nhanh hơn . Thế thui :)

Còn 1 vấn đề nữa: Một số bạn kêu không sạc được thì chờ mạch khác nhé vì có thể mạch này nó không tối ưu với điện thoại với các bạn nên ko sạc được... Chờ bản sạc V2 nhé!
