Hướng dẫn làm mạch sạc điện thoại dự phòng từ ac quy V2 bằng TIP41 hoặc D718

Thương hiệu: Đang cập nhật  |  Tình trạng: Hết hàng
Liên hệ
Lần trước mình đã hướng dẫn các bạn làm sạc điện thoại dự phòng khi mất điện hoặc đi đâu đó bằng nguồn từ ac quy bằng ic ổn áp 7805. Nhưng qua khảo sát 1 số bạn nói...
Hotline:0975581779

Lần trước mình đã hướng dẫn các bạn làm sạc điện thoại dự phòng khi mất điện hoặc đi đâu đó bằng nguồn từ ac quy bằng ic ổn áp 7805. Nhưng qua khảo sát 1 số bạn nói là sạc quá chậm, không nhận sạc.... Lý do là dòng của 7805 quá nhỏ, điện áp sạc không đúng với dòng máy của các bạn....

Vậy nên hôm nay mình hướng dẫn các bạn 1 tác phẩm sạc v2 kinh điển hơn và cũng rất đơn giản nhưng sẽ giải quyết tất cả vấn đề bên trên, theo mình thấy là khá good.

Chuẩn bị:

- 1 sò tranzitor NPN TIP41 hoặc D718 (Kèm nhôm tản nhiệt luôn nhé)
- 2 tụ hóa 1000uf / 16v
- 1 đi ốt nắn 4007 (đi ốt nắn gì khác cũng ok)
- 1 điện trở 2,2 ôm hoặc 4,7 ôm / 2w
- 1 điện trở 470 ôm / 0,25w
- 1 điện trở 1k / 0,25w
- 1 đi ốt ổn áp DZ = ? + 0,6 (nếu muốn ra 5v thì dùng zener 5v6)
- 1 led báo nguồn

- 1 cầu chì (4A)

Sơ đồ nguyên lý:

Giải thích sơ đồ: Từ nguồn điện 12v ác quy sẽ được hạn dòng bằng trở R1 và ổn định bằng tụ C1, chống ngược bằng đi ốt D1 (Nếu lắp ngược nguồn điện mạch sẽ bị chập, cầu chì F1 sẽ đứt để bảo vệ mạch), sau đó sẽ đi vào sò Q1 (có thể là D718 hoặc TIP41) , điện trở R2 sẽ cấp điện áp phân cực cho Q1 để dẫn tranzitor từ cực C sang cực E , đi ốt ổn áp DZ sẽ ghim 1 điện áp ở chân B của Q1 bằng điện áp trên thân nó, và khiến cho cực E có điện áp nhỏ hơn từ 0,3 đến 0.6v so với cực B và bằng trị số điện áp trên thân đi ốt zenner nhưng có dòng max bằng công suất của sò hoặc của nguồn điện ac quy , tiếp tục được ổn định bằng tụ C2 và đưa ra để sạc vào điện thoại . điện trở R3 để hạn dòng cho led báo nguồn .

Vì sụt sáp 0,3 > 0,6v trên tiếp giáp BE của tranzitor nên ta cần dùng 1 zenner có điện áp cao hơn điện áp đầu ra khoảng 0,6v . Vậy để có nguồn 5V ta cần dùng 1 đi ốt zenner 5v6.


Nếu bạn chỉ sạc điện thoại thông thường thì nên dùng TIP41, nếu bạn sạc máy tính bảng hoặc nhiều máy cùng lúc thì thay bằng D718 . Đồng thời nâng trở R2 lên khoảng 5 hay 10w gì đó để đạt hiệu suất tối đa cho mạch, Đừng quên lắp cánh tản nhiệt cho sò bạn nhé!

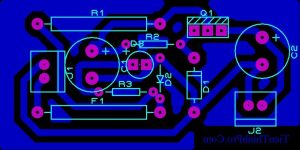

Mạch in mình mới vẽ đây:

Nhìn trên đây bạn thấy mạch khá to đúng không vì mình in ảnh bằng chỉ số 200dpi tức là to gấp 4 lần mạch thật, mạch thực tế nhỏ gọn lắm, mình chưa mua được muối ăn mòn nên chưa làm mạch thật cho các bạn xem được :)

- Link tải files pdf để in mạch tip 41 tại đây

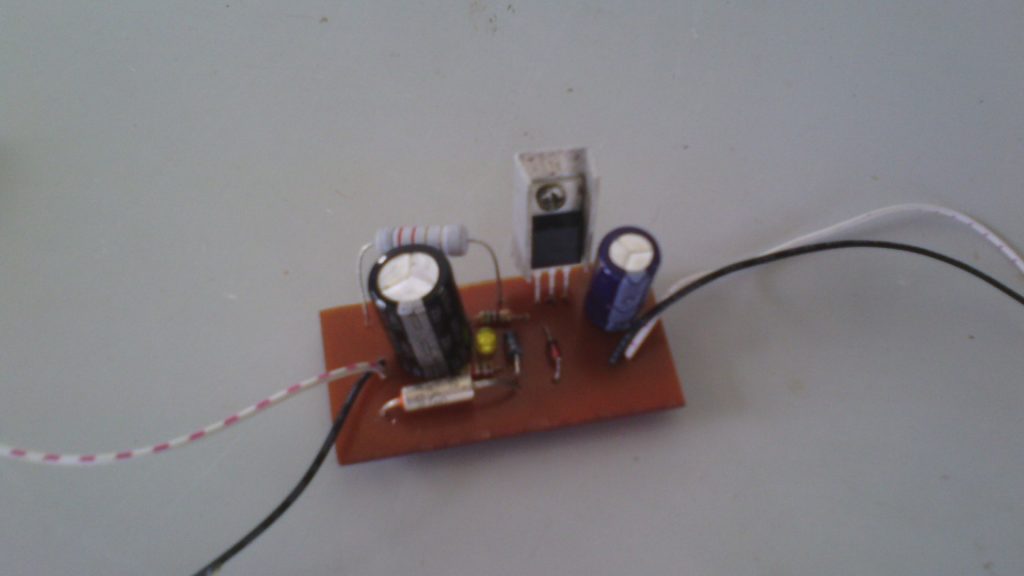

Làm tí mô phỏng mạch thật cho rực rỡ nào =))


Chúc các bạn thành công!
