Xin chào tất cả anh em! Member của wap nói chung và các fan mê điện tử nói riêng . Đợt trước tớ đã từng post mạch led nhấp nháy trái tim này lên wap 1 lần nhưng vì sơ xuất dữ liệu bị mất nên toàn bộ tài liệu (hướng dẫn , sơ đồ mạch đều bị xoá) nhiều bạn đã pm tớ qua email, sdt, facebook xin post lại nên hôm nay tớ quyết bỏ 1ngày để post lại hướng dẫn mạch điện này cực kì chi tiết, dễ hiểu cùng phiên bản ver2 dùng 40led đi kèm tranzitor khuyếch đại bảo vệ ic 4017 quá tải ....
Đầu tiên phải cho anh em xem VIDEO MINH HOẠ về cách nhấp nháy của mạch led này (tớ ghép led vào chậu hoa nhưng anh em khi làm tự ghép thành trái tim nhé, nguyên lý vẫn thế mà)


1. CHUẨN BỊ DỤNG CỤ
1 mỏ hàn, nhựa thông hoặc mỡ hàn, thiếc hàn, 1bo mạch .
Đối với mạch ver 1 chúng ta cần: 1 ic 555 , 1 ic 4017 1biến trở (chiết áp) 100ki lô ôm , 1 điện trở 100 ki lô ôm , 10 điện trở 33 ôm , 1 tụ hóa 1 micro fara , 10led .
Đối với mạch ver 2 ta cần: 2điện trở 1 ki lô ôm , 2 trở 100k , 2 tụ hóa 1 micro fara , 22 tranzitor c1815 , 2 ic 4017 , 40led , 40 trở 33 ôm
2. CÁCH THỰC HIỆN
A. MẠCH LED VER 1: Trước hết chúng ta phải hiểu mạch này làm việc trên nguyên lý: sau khi mạch dao động của ic 555 bắt đầu có tín hiệu xung đưa vào ic 4017 thì mỗi lần xung xuất hiện sẽ làm 1 chân out của 4017 dẫn nhưng lần lượt cũng như chúng ta bước lên cầu thang vậy . Các bạn xem chi tiết sơ đồ nhé:

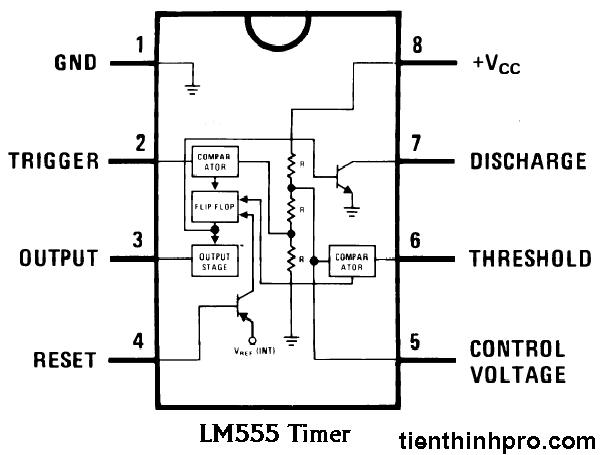

* Sơ đồ chân ic555






* Sơ đồ chân ic4017




* Hìng ảnh ic555 ngòai thực tế




* Mạch dao động tạo xung của ic 555: R1=100k , R2=chiết áp 100k, C1=1 fara, C2 bỏ qua, Nguồn 3v>5VDC





* Sơ đồ chân ic4017

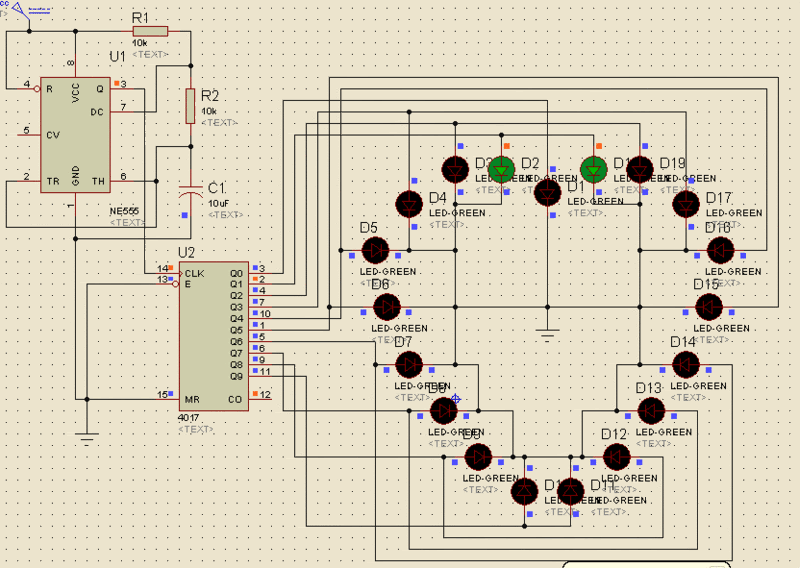

* Sơ đồ mạch led tổng thể giữa ic555 với ic4017 và led

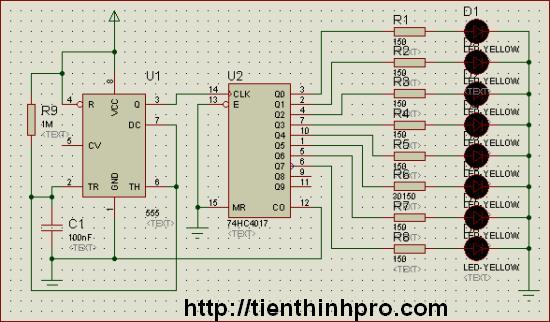

* Sơ đồ mạch in led trái tim của ic555 và ic4017




1 điều vô cùng quan trọng phải nhớ khi dùng ic là phải cấp nguồn nuôi nó thì mới hoạt động .
B.MẠCH LED VER 2
Đối với mạch ver 2 gần giống ver 1 nhưng ta dùng mạch dao động đa hài tranzitor để lấy xung cấp cho 2ic 4017 . Mạch này sẽ có dạng chân bước bởi vì khi ic 4017 này đứng thì ic 4017 kia sẽ đi và ngược lại . Gắn led như thế nào để thành ma trận led hay trái tim thì là do trí sáng tạo của anh em thôi . Dưới đây là sơ đồ mạch:
* Hình ảnh tranzitor ngoài thực tế và ký hiệu:





* Sơ đồ mạch đa hài dùng tranzitor c1815 (thay c828=c1815, thay c1 và c2 =2 tụ 1 micro fara, bỏ 2 cái led đi gắn 2 chân C đó của c1815 vào chân clock của ic4017 là ok):




Thế còn 20 con tranzitor C1815 đi đâu? Vâng! Ta lợi dụng tính chất khuyếch đại của thằng cha c1815 này để bảo vệ ic4017 không phải gánh dòng điện của nhiều led cùng 1 lúc . Nguyên lý: đối với c1815 thì C là nguồn vào, B là chân nhận xung, E là chân thóat . Giả sử ta đang có 2 con ic4017 với 20 cổng out ta sẽ mắc 20 chân out đấy vào 20 chân B của 20 con tranzitro C1815 kia , chân C của c1815 ta gắn vào dương nguồn , chân E của c1815 ta gắn vào cực anot của led, katot của led ta gắn mát . Vậy ta có thể hiểu khi 1 chân out bất kỳ của ic4017 có điện đúng ra nó sẽ phải gánh con led đó làm nó sáng nhưng ta lại đưa chân có điện đó vào chân B của tranzito làm tranzito dẫn gánh cho led sáng. Nên nếu ta gắn song song nhiều led (ví dụ 5cái) vào 1 cổng out của ic 4017 thì ic sẽ phải chịu dòng điện của 5led cùng 1 lúc thì nay có thằng tranzitor gánh thay nó sẽ khoẻ hơn rất nhiều vì nó không phải gánh 5 con led cùng 1 phát nữa mà nó chỉ đi chỉ đạo thằng tranzito gánh thay mà thôi . 5led tranzitor gánh bình thường . Nếu ai dùng nhiều led hãy dùng tranzitor này nhé . Ngoài cuộc sống 4017 bảo 5 thằng led đến rồi nặng quá tao đéo gánh được c1815 mày gánh đi vậy là c1815 phải làm thôi ^^ . Chúc các bạn thành công!
