Hướng dẫn làm mạch điện đèn led trái tim v3 cùng ic vdk 8051

Thương hiệu: Đang cập nhật  |  Tình trạng: Hết hàng
Liên hệ
Những phiên bản hướng dẫn làm mạch trái tim trước đã có rất nhiều bạn làm thành công cho mình những mạch trái tim đẹp mà không cần hiểu chuyên sâu lập trình hay làm mạch hay mạch nó...
Hotline:0975581779

Những phiên bản hướng dẫn làm mạch trái tim trước đã có rất nhiều bạn làm thành công cho mình những mạch trái tim đẹp mà không cần hiểu chuyên sâu lập trình hay làm mạch hay mạch nó chạy ra sao.Các bạn cũng có nhưng mạch trái tim đẹp đem trang trí phòng học,ngôi nhà hay đem tặng người mình yêu..Hôm nay chip sẽ đưa ra phiên bản mạch trái tim full code ASM đẹp với rất nhiều hiệu ứng mà nhưng phiên bản trước không có.

Video mô phỏng

Chuẩn bị:

- 1 chip 89 họ 8051 (có thể là 89c51, 89c52, 89s51, 89s52)

- 1 đế chip 89C51 ( 40 chân)

- 1 IC LM 7805(loại KA tốt hơn)

- 2 tụ 10uF

- 1Tu 100uF

- 40 điện trở 330R

- 1 điện trở 10K

- 1 thạch anh 12MHZ

- 2 tụ gốm 33pF

- 1 nút bấm 4 chân nhỏ đen ý

- 1 thanh jump cắm

- 1 trở băng 103

- dùng 32 led cứ mua 40 led đề phòng cháy

Hình ic 89c51

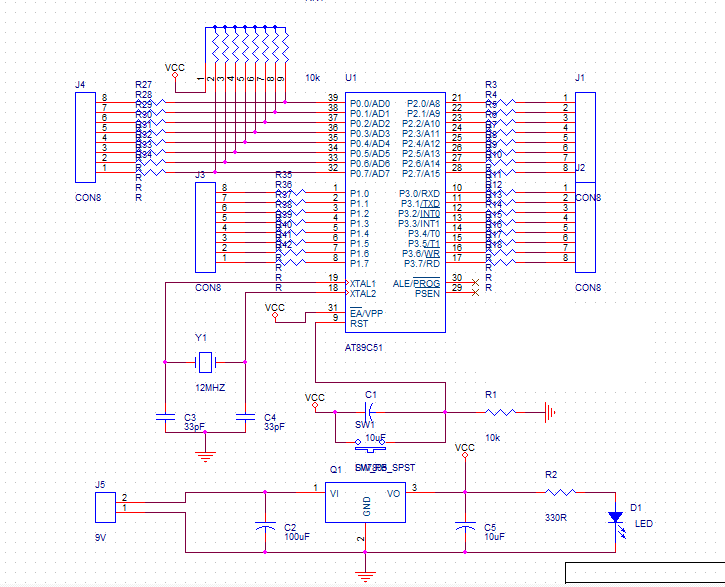

Sơ đồ nguyên lý led trái tim sử dụng ic 89c51

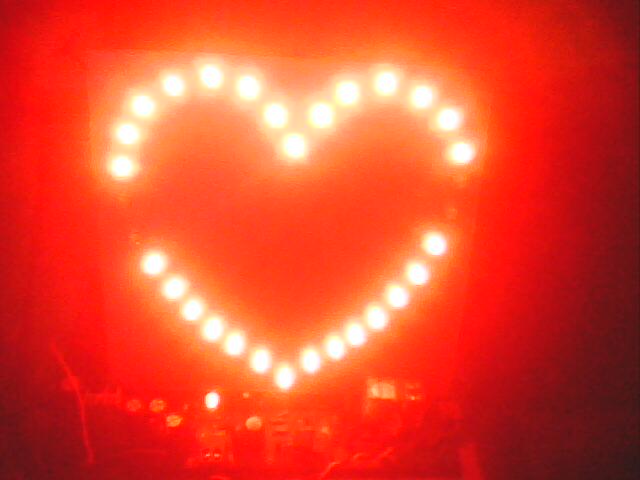

Hình ảnh led trái tim sau khi làm xong.




Các bạn vui lòng down load tập tin đính kèm bên dưới về để xem hướng dẫn chi tiết và code nạp ic nhé . Có gì không hiểu cứ pm cho mình hướng dẫn thêm! Thân!

Tải code: Led-Trai-Tim-8051.zip
