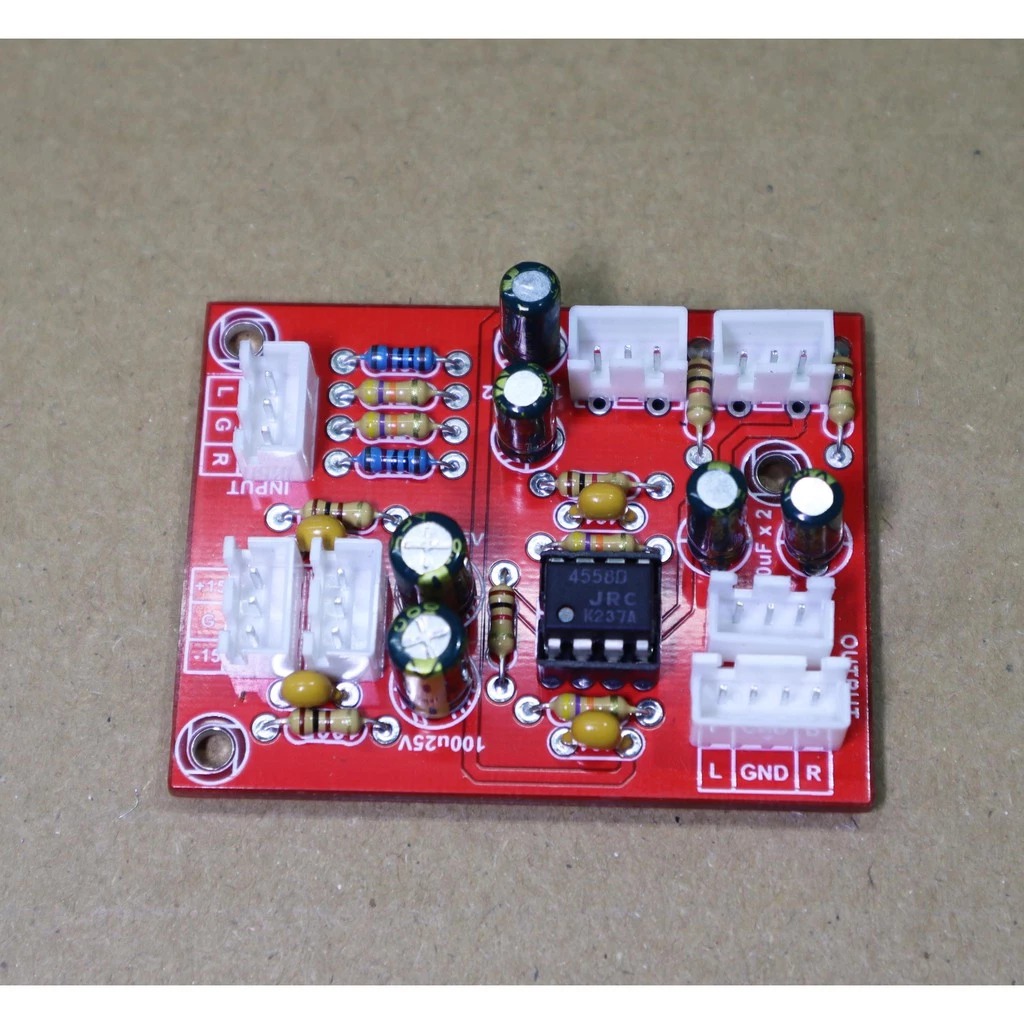

Mạch Nâng Tín Hiệu Mini Đỏ Nguồn Đối Xứng FR4 2 Lớp – 1 Cái

Mạch Nâng Tín Hiệu Mini Đỏ Nguồn Đối Xứng FR4 2 Lớp

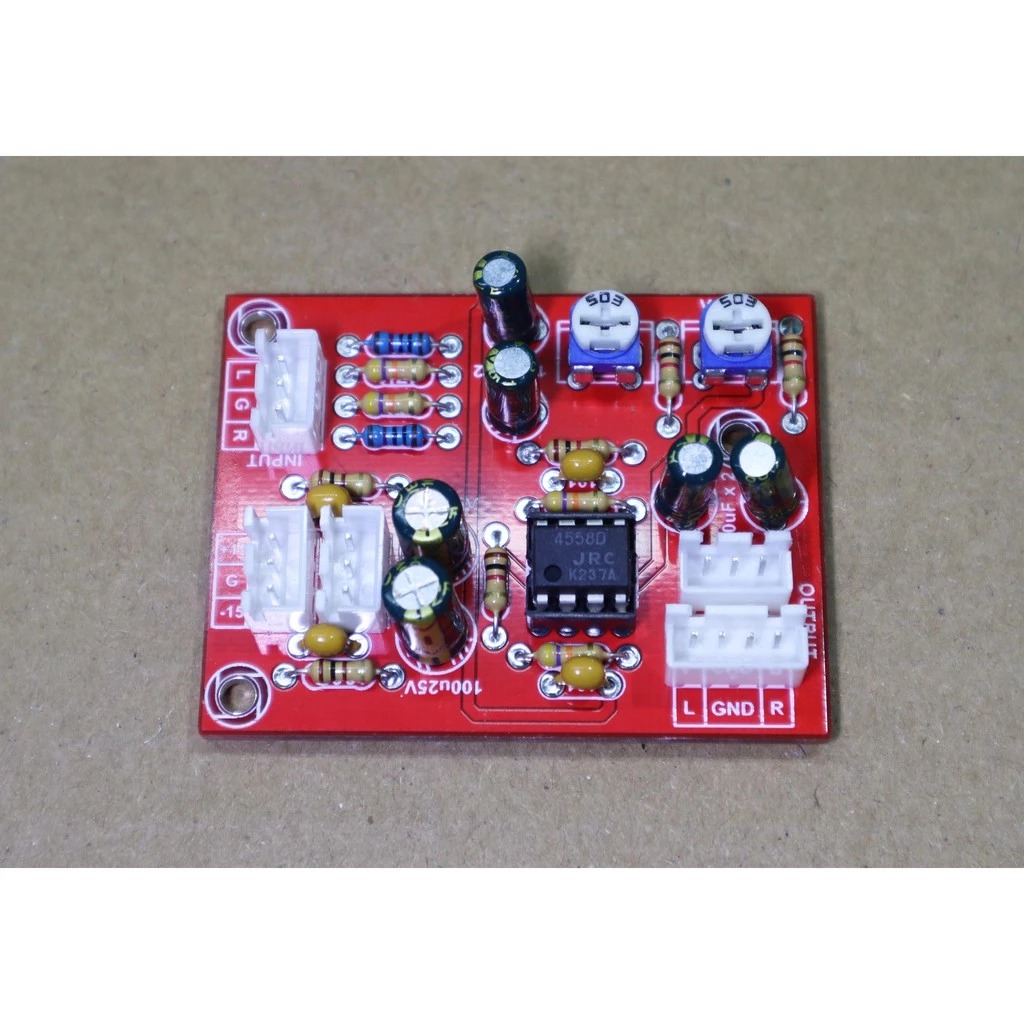

Sản phẩm có 2 tùy chọn VOLUME liền và có VOLUME rời… quý khách đặt đúng loại mình cần, chú ý loại volume rời sẽ đắt hơn.

Khi bạn muốn chế 1 chiếc cục đẩy, âm ly… nhưng tín hiệu đưa thẳng vào mạch công suất quá bé, khi đưa ra loa thì công suất không đạt được như mong đợi… Nay đã có mạch nâng tín hiệu mini của chúng tôi giải quyết tất cả những vấn đề đó.

+ Nâng tín hiệu âm thanh lớn hơn ban đầu từ 2 đến 5 lần tín hiệu đầu vào.
+ Củng cố âm thanh đầu vào, nâng cao tiếng bass, âm thanh đầu ra sẽ trầm ấm hơn.

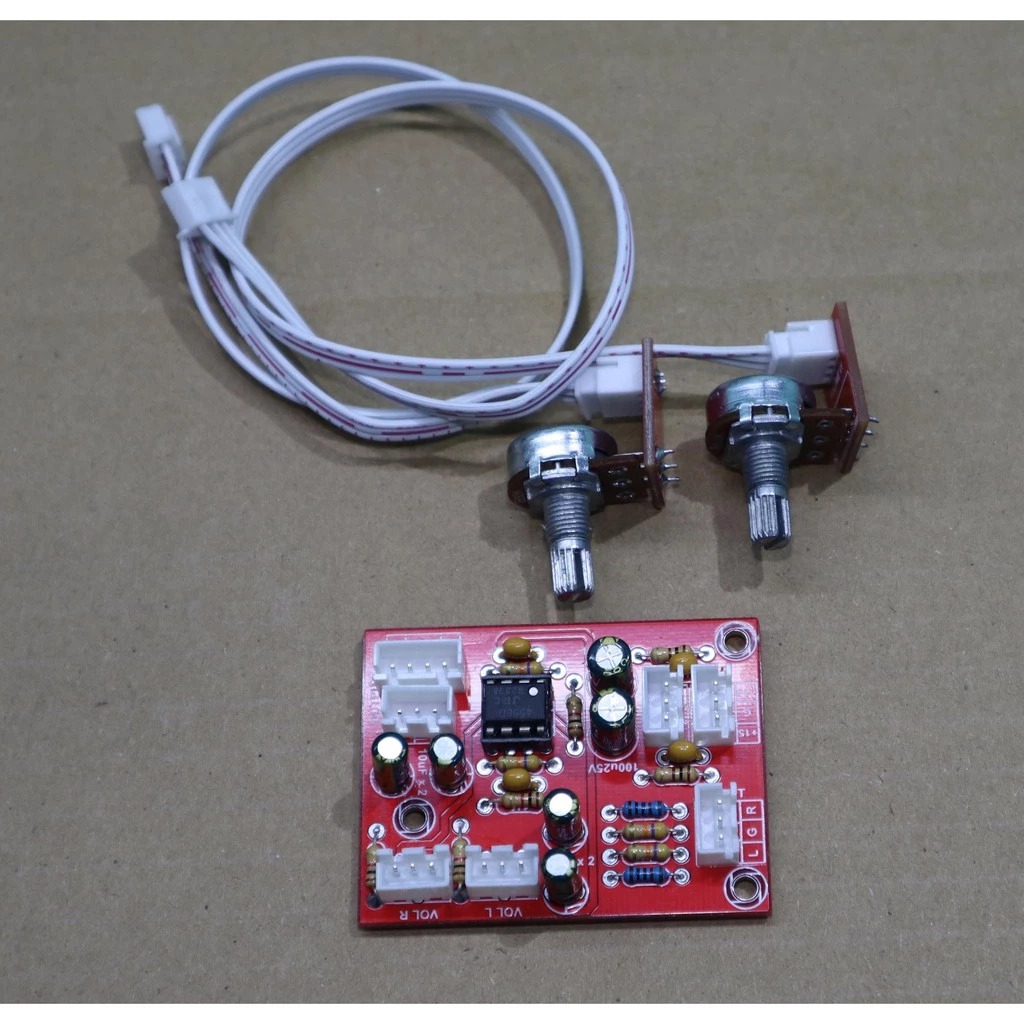

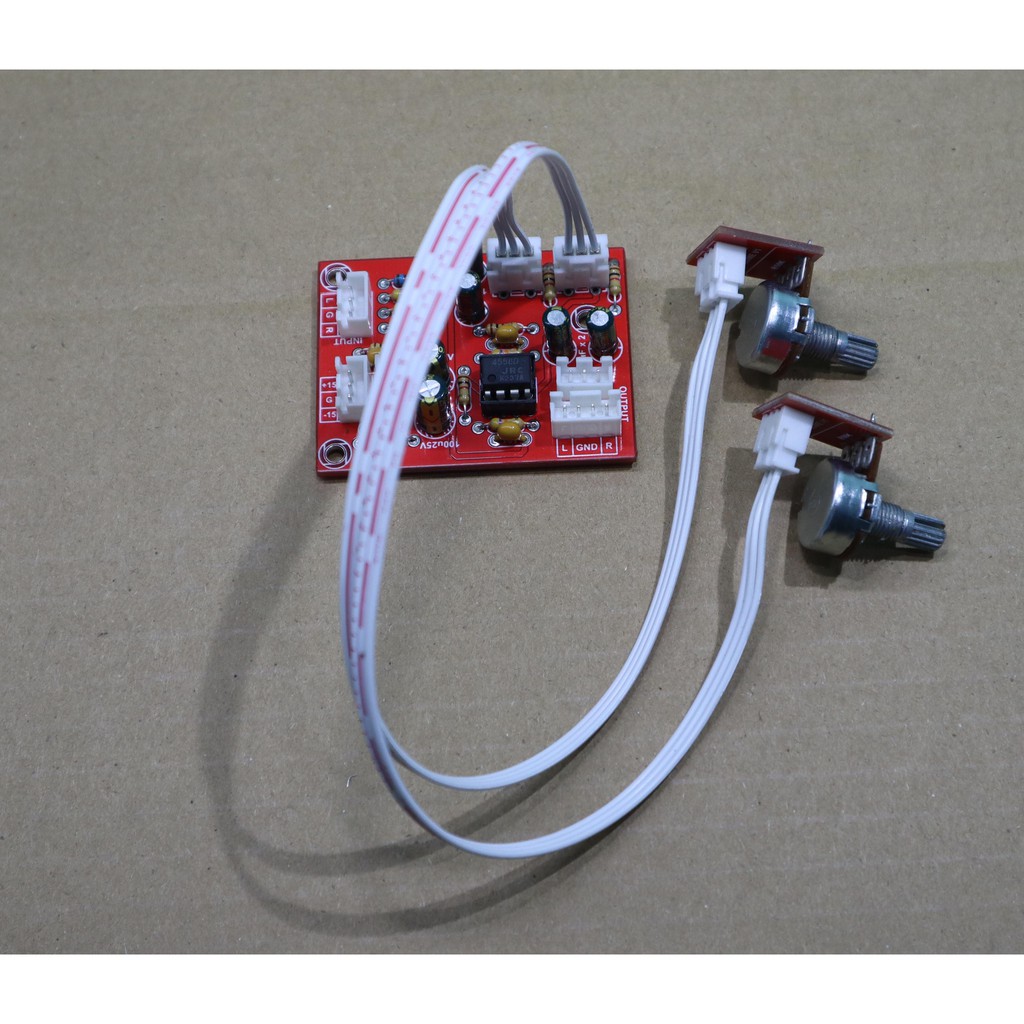

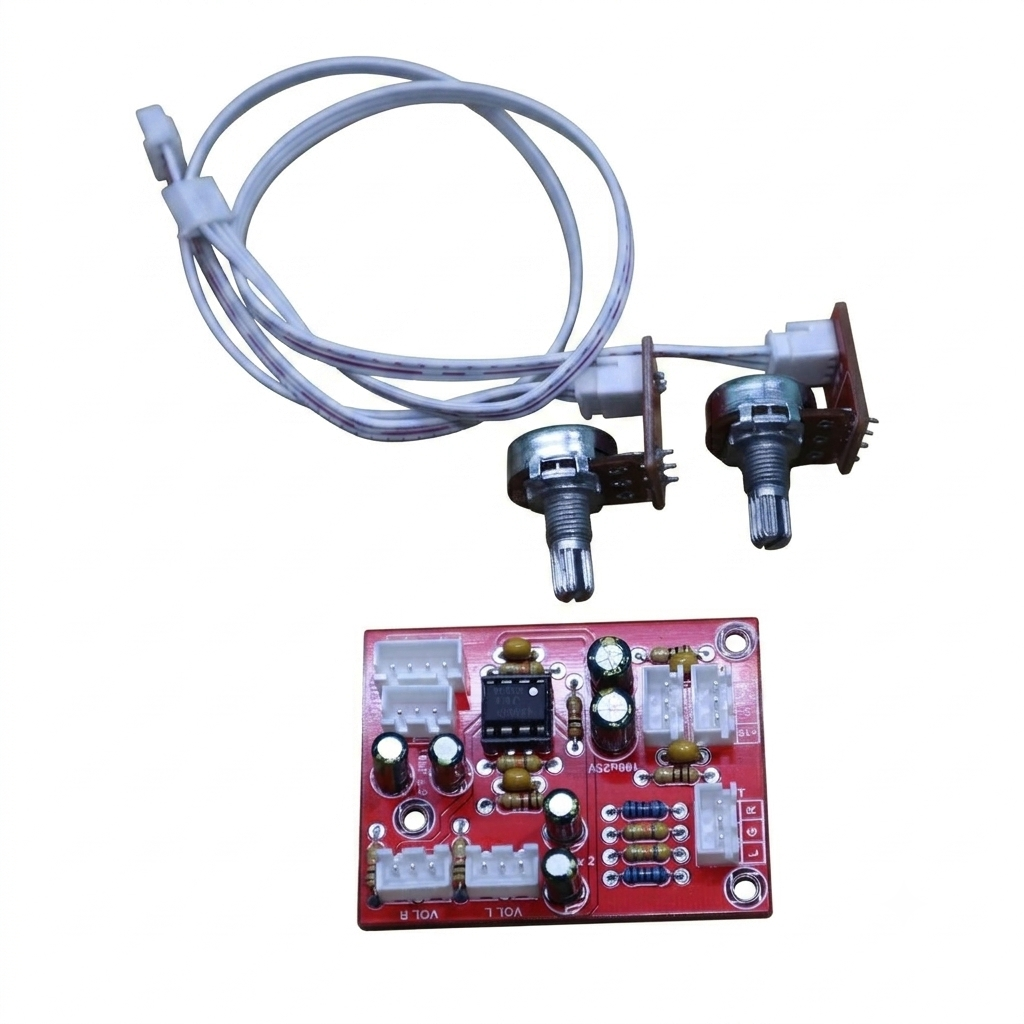

+ Có sẵn nút volume rời tiện cho việc chế cục đẩy, nếu các bạn xài âm ly có thể lấy bản volume liền mạch, tiết kiệm diện tích…
=> Từ nay các bạn không phải lo tín hiệu đầu vào quá bé như android box, điện thoại, máy tính > đưa qua mạch NÂNG TÍN HIỆU MINI > Vào loa kích hoặc âm ly, main > âm thanh ra loa sẽ lớn hơn nhiều lần đưa trực tiếp tín hiệu vào âm ly.
* Đây là thiết bị trung gian, khuếch đại tín hiệu đầu vào > để cấp cho dàn công suất chứ không phải mạch công suất, nếu quý khách cần mạch công suất để tải loa thì tham khảo phần MẠCH CÔNG SUẤT ÂM LY trong shop.

Điện áp: +/-11V đến +/- 15V (Đây là điện 1 chiều đối xứng, nếu quý khách xài biến áp cần chỉnh lưu qua mạch lọc nguồn rồi mới có thể cấp cho mạch.)
========================================

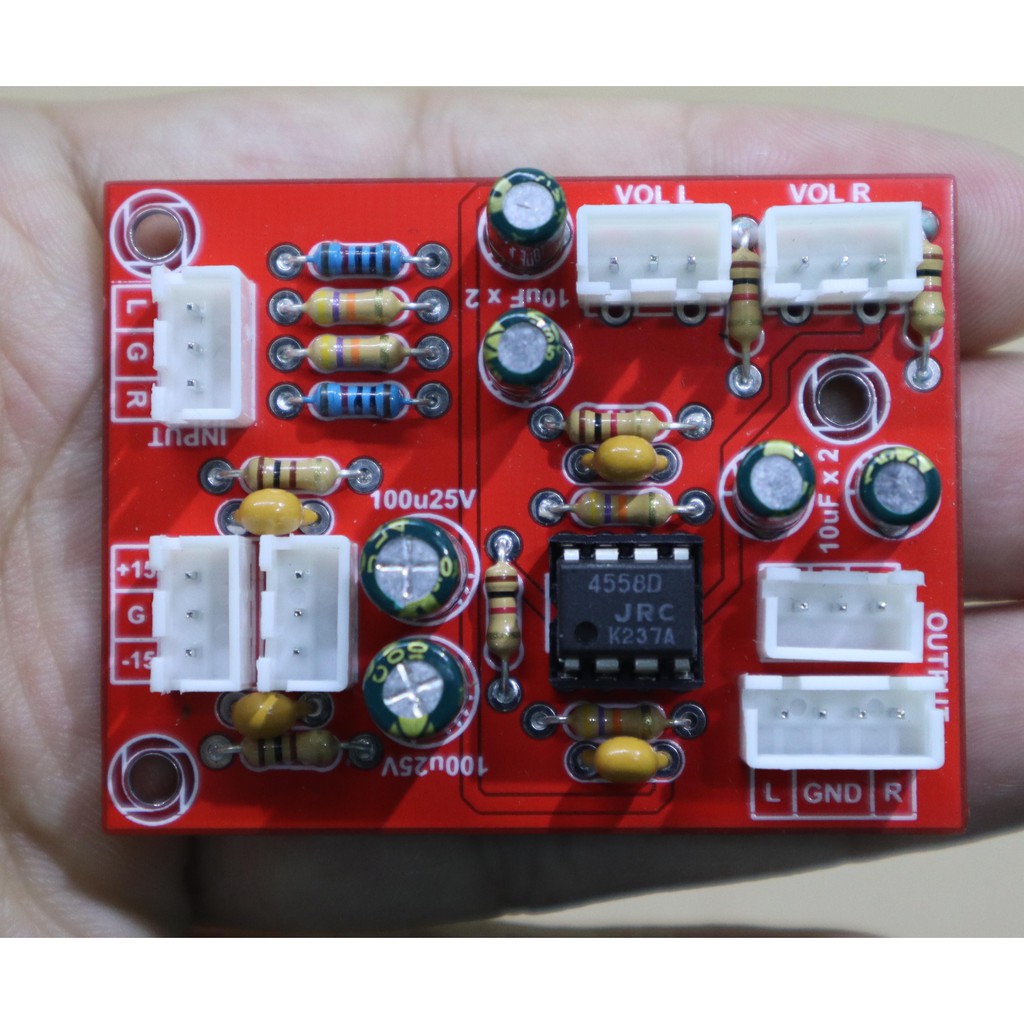

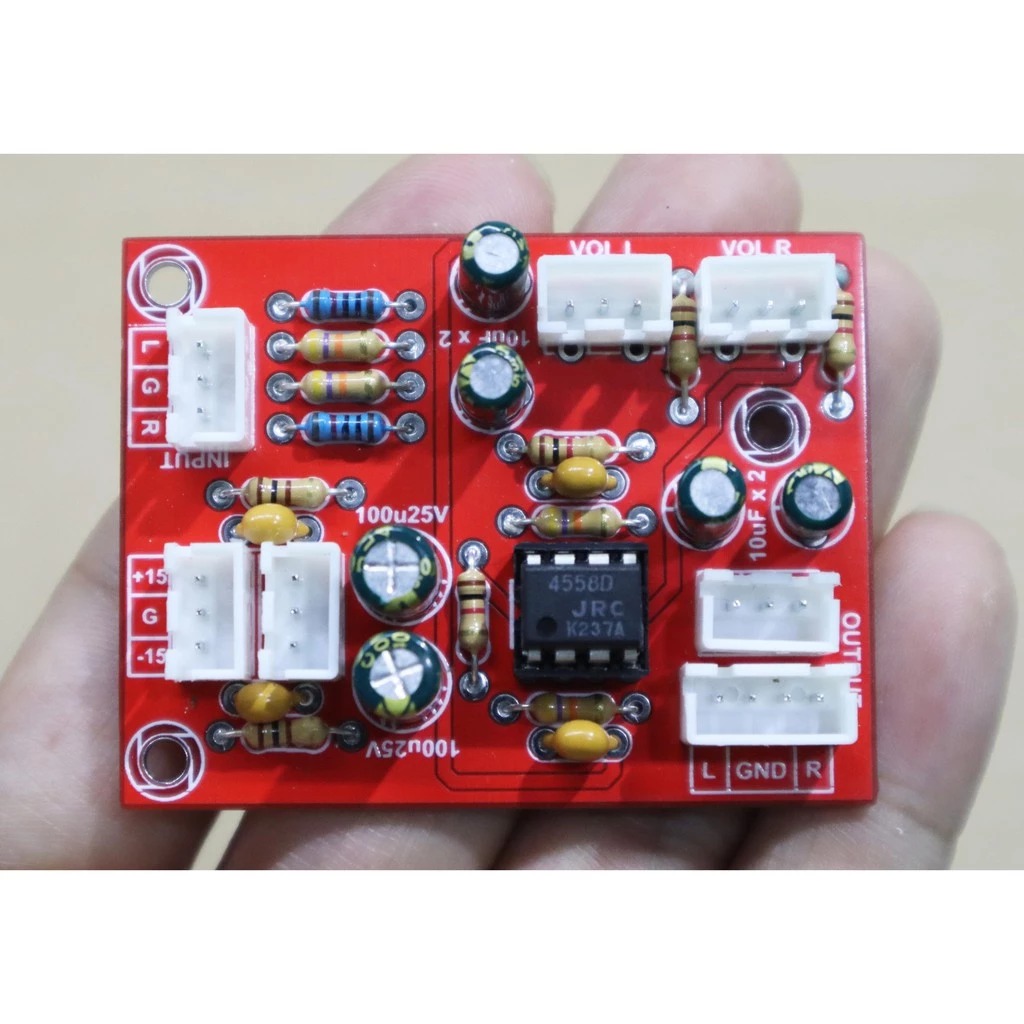

Hướng dẫn sử dụng

INPUT: Tín hiệu âm thanh đầu vào (ví dụ điện thoại, máy tính, box android….)

OUTPUT: Tín hiệu âm thanh đầu ra để cấp vào mạch công suất.

+15 0 -15 : Vị trí cấp nguồn đối xứng nuôi mạch.

VOL L: Chiết áp điều chỉnh âm lượng kênh trái

VOL R: Chiết áp điều chỉnh âm lượng kênh phải.

========================================

Hướng dẫn đấu nối.

+ Đối với main (cục đẩy đã ráp từ trước – Qúy khách vui lòng chọn mạch nâng tín hiệu mini VOL LIỀN) tín hiệu từ thiết bị ngoại vi (ví dụ đầu đĩa, điện thoại) vào input của mạch xử lý tín hiệu > vào input mạch nâng tín hiệu > vào volume cục đẩy > vào mạch công suất.

+ Đối với main tự chế không có mạch input và volume (Qúy khách vui lòng chọn mạch nâng tín hiệu mini VOL RỜI > tín hiệu từ thiết bị ngoại vi (ví dụ đầu đĩa, điện thoại) vào input mạch nâng tín hiệu > vào mạch công suất. > xuất ra loa.

+ Đối với âm ly có cổng A và B quý khách vui lòng lựa chọn kênh cần nâng tín hiệu là A hoặc B. Nếu chọn kênh A sẽ nối > tín hiệu từ thiết bị ngoại vi (ví dụ đầu đĩa, điện thoại) > vào input cụm JACK RCA AV của âm ly Kênh A > Vào mạch nâng tín hiệu mini > vào mạch music > vào mạch master > vào công suất âm ly > ra loa.

* Các trường hợp khác vui lòng liên hệ kỹ thuật để được tư vấn trực tiếp.

Video giới thiệu – hướng dẫn sử dụng – test sản phẩm: Gõ tên sản phẩm vào diu tu by (sẽ có)
